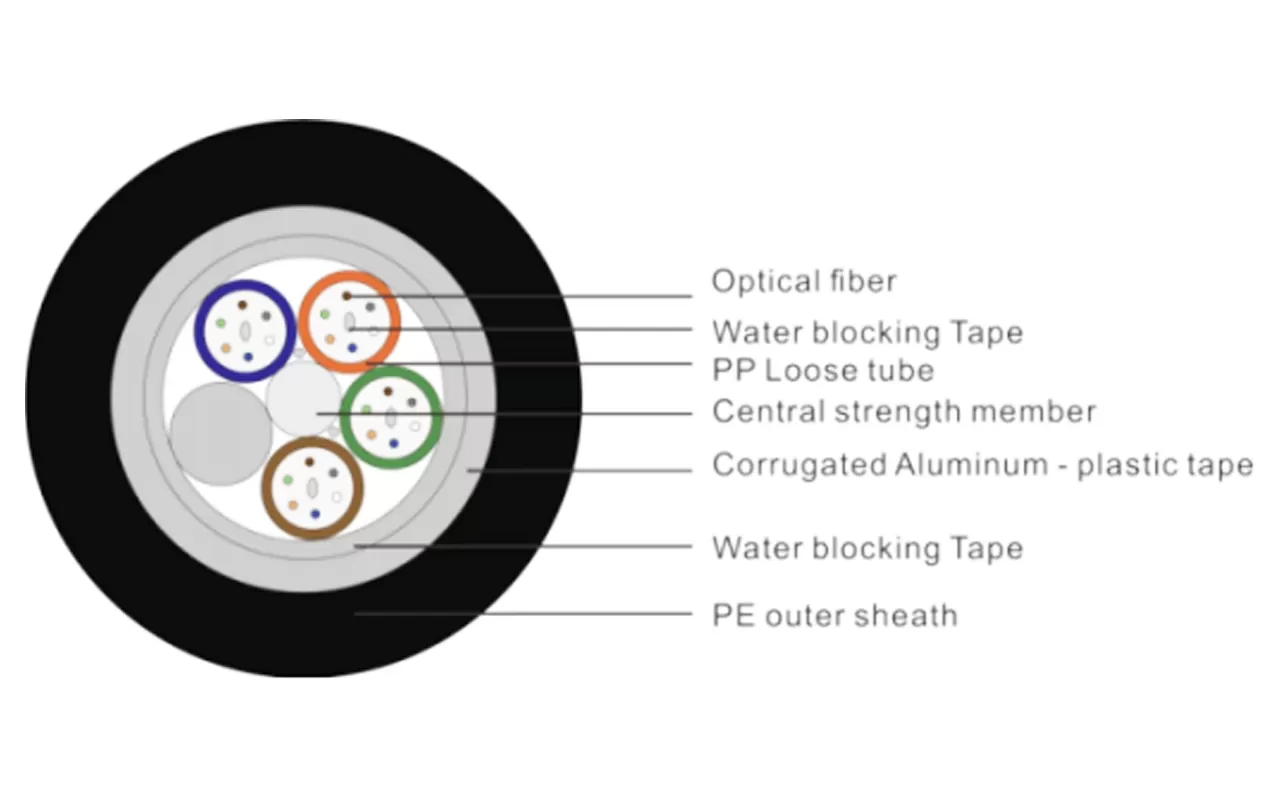

着色光纤置于由高模量、耐水解材料制成的松套管中，松套管内填充触变性阻水膏。缆芯中心采用非金属加强件（FRP），松套管（及填充绳）围绕该加强件绞合成紧凑圆形的缆芯。松套管和加强件均缠绕阻水纱。缆芯外纵向包覆阻水带，随后纵向包覆塑料复合铝带，最后挤制聚乙烯护套形成光缆。
光纤 类型 | 衰减（+20℃） | 带宽 | 数值 孔径(NA) | 光缆截止波长 | ||||
@850mm | @1300mm | @1310mm | @1550mm | @1550mm | @1300mm | |||
G.652 | - | - | ≤0.36db/km | ≤0.22db/km | - | - | - | ≤1260nm |
G.655 | - | - | - | ≤0.23db/km | - | - | - | ≤1450nm |
50/125μm | ≤3.3db/km | ≤1.2db/km | - | - | ≥ 500MHz·km | ≥ 500MHz·km | 0.200±0.015NA | - |
62.5/125μm | ≤3.5db/km | ≤1.2db/km | - | - | ≥ 200MHz·km | ≥ 500MHz·km | 0.275±0.015NS | - |
光缆 型号 （每2芯递增） | 光纤芯数 | 套管 数 | 填充 绳数 | 参考 光缆重量 （kg/km） | 允许 拉伸力 （长期/短期） (N) | 允许 压扁力 （长期/短期） (N) | 弯曲半径 （静态/动态） (mm) |
DCFA-24Xn | 24 | 4 | 2 | 96 | 400/1000 | 300/1000 | 10D/20D |
存储和工作温度：-40℃至+70℃。 | |||||||
注：产品的尺寸和性能参数可根据客户's指定要求进行调整。 | |||||||
具有良好的机械性能和温度特性。
松套管材料具有良好的耐水解性能和优异的抗侧压性能。
松套管内放置专用阻水纱，为光纤提供关键保护。
紧凑的电缆结构有效防止套管回缩。
塑料复合铝带防潮层。
PE护套具有优异的抗紫外线辐射性能。
