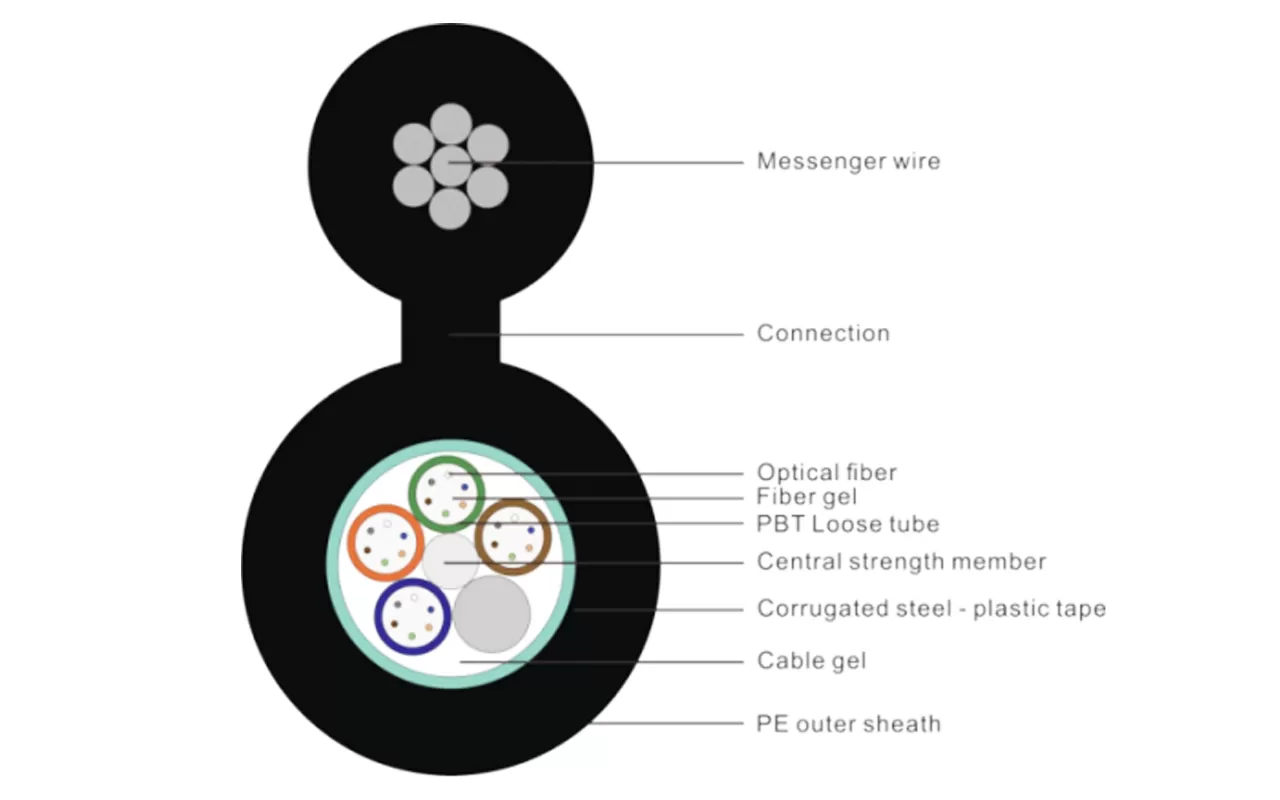

彩色光纤被置入由高模量、耐水解材料制成的松套管中，松套管内填充触变性阻水胶。缆芯中央设有一根金属加强件，围绕该加强件绞合松套管（及填充绳），形成紧凑圆整的缆芯结构。缆芯纵向包覆一层铝塑复合带，随后与钢丝绞线结合，挤制为8字形聚乙烯护套。
光纤 类型 | 衰减（+20℃） | 带宽 | 数值 孔径(NA) | 光缆截止波长 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @1550nm | @1300nm | |||
G.652 | - | - | ≤0.36db/km | ≤0.22db/km | - | - | - | ≤1260nm |
G.655 | - | - | - | ≤0.23db/km | - | - | - | ≤1450nm |
50/125μm | ≤3.0db/km | ≤1.0db/km | - | - | ≥ 500MHz·km | ≥ 500MHz·km | 0.200±0.015NA | - |
62.5/125μm | ≤3.3db/km | ≤1.0db/km | - | - | ≥ 200MHz·km | ≥ 500MHz·km | 0.275±0.015NS | - |
光缆 型号 （以2芯递增） | 纤芯数量 | 套管 数量 | 填充绳 数量 | 参考 光缆重量 （千克/千米） | 允许 拉伸力 长期/短期(牛) | 允许 压扁力 （长期/短期） (牛) | 弯曲半径 （静态/动态） （毫米） |
GYTC8A-24Xn | 24 | 4 | 1 | 158 | 根据吊线钢丝直径 | 300/1000 | 10D/20D |
GYTC8A-48Xn | 48 | 4 | 1 | 172 | |||
存储与工作温度：-40℃ 至 +70℃。 | |||||||
注：产品的尺寸和性能值可根据客户具体要求进行调整。 | |||||||
具有优异的机械性能和温度特性。
作为自承元件的钢绞线满足架空光缆所需的抗拉强度，便于自承式架空敷设，降低安装成本。
松套管材料具有良好的耐水解性和优异的抗侧压性能。
管内填充专用油脂，为光纤提供关键保护。
双面涂塑钢带增强了光缆的防潮性能。
