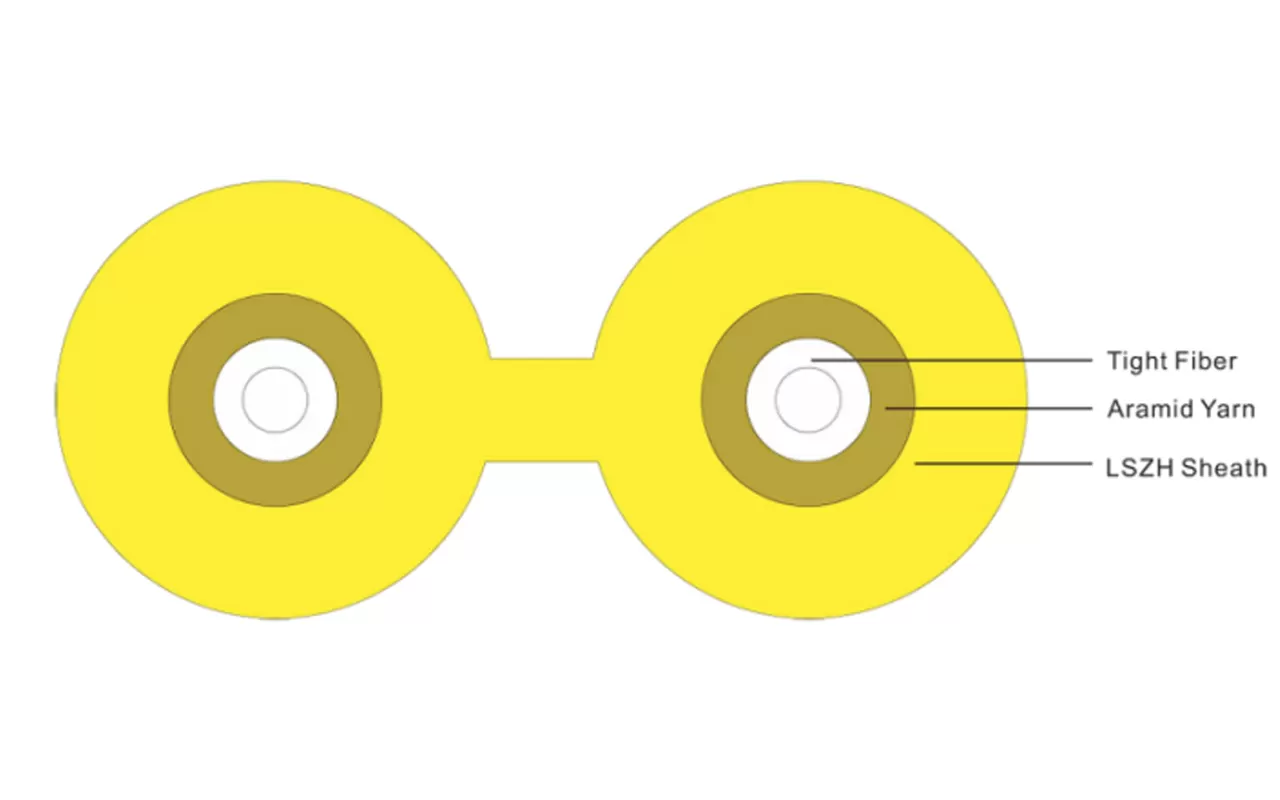

2芯8字形光缆采用900μm或600μm紧套光纤作为光传输单元，以芳纶纱作为加强件，最外层挤制8字形聚氯乙烯（PVC）护套。也可根据客户需求提供低烟无卤（LSZH）材质的护套。
光缆型号 | 参考光缆外径（mm） | 参考光缆重量（kg/km） | 紧包光纤直径（μm） | 允许拉伸力 长期/短期（N） | 允许压扁力 长期/短期（N） | 弯曲半径 静态/动态（mm） | |
PVC护套 | 低烟无卤护套 | ||||||
SXC-1.6 | 1.6±0.2 | 2.4 | 2.6 | 600±50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1.9±0.2 | 3.5 | 4.5 | 900±50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2.8±0.2 | 6.0 | 7.5 | 900±50 | 60/100 | 100/500 | 60/30 |
光纤类型 | 衰减 | 满注入带宽 | 有效模带宽 | 10G以太网链路长度 | 最小弯曲半径 | |||
条件 | 1310/1550nm 典型值 最大值 | 1310/1550nm 典型值 最大值 | 850/1300nm | 850nm | 850nm | / | ||
单位 | dB/km | dB/km | dB/km | dB/km | MHz·km | MHz·km | m | mm |
G652D | dB/km | dB/km | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | 0.36/0.22 | 0.5/0.4 | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
62.5/125 | 50/125 | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
运输/存储/工作温度：-20°C ~ +60°C，安装温度：-5°C ~ +50°C。 | ||||||||
注：产品的尺寸和性能值可根据客户指定要求进行调整。 | ||||||||
采用紧套光纤，便于剥离；
紧套光纤具有良好的阻燃性；
芳纶加强构件赋予光缆优异的抗拉性能；
外护套材料具有耐腐蚀、防水、阻燃和环保等优点；
8字形结构便于剥离和分支使用。
双芯光纤有源连接跳线或尾纤
室内竖井级和强制通风级布线
仪器与通信设备的互连
