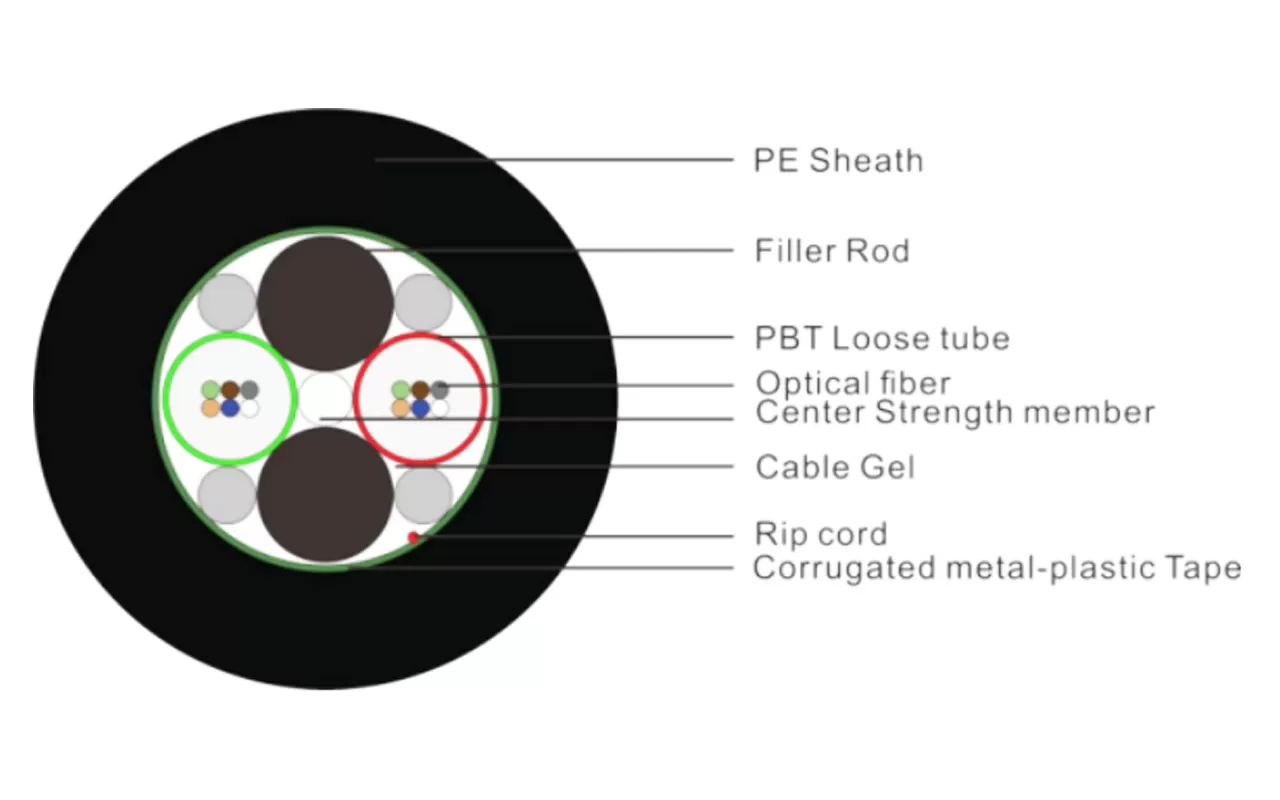

将4芯、6芯、8芯和12芯光纤带放入由高模量材料制成的松套管中，松套管内填充触变性阻水纤膏。
缆芯中央为金属加强件。松套管（及填充绳）围绕中心加强件绞合形成圆形缆芯，缆芯内的间隙填充阻水缆膏。纵向包覆覆塑铝带后，挤制聚乙烯护套成缆。
光纤 类型 | 衰减(+20℃） | 带宽 | 数值 孔径(NA) | 光缆截止波长 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @1550nm | @1300nm | |||
G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm |
G.655 | - | - | - | ≤0.23dB/km | - | - | - | ≤1450nm |
50/125μm | ≤3.3dB/km | ≤1.2dB/km | - | - | ≥ 500MHz·km | ≥ 500MHz·km | 0.200±0.015NA | - |
62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | - | - | ≥ 200MHz·km | ≥ 500MHz·km | 0.275±0.015NA | - |
光缆 型号 (每增加2芯) | 光纤芯数 | 松套管 数量 | 填充绳 数量 | 参考 光缆重量 (kg/km) | 允许 拉伸力 长期/短期 (N) | 允许 压扁力 (长期/短期) (N) | 弯曲半径 (静态/动态) (mm) |
GYDTA-48Xn | 4×12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10D/20D |
GYDTA-96Xn | 8×12 | 2 | 2 | 265 | |||
GYDTA-144Xn | 12×12 | 3 | 1 | 265 | |||
GYDTA-288Xn | 24×12 | 4 | 0 | 295 | |||
储存与工作温度：-40℃ 至 +70℃。 | |||||||
注：产品的尺寸和性能值可根据客户指定要求进行调整。 | |||||||
松套管材料本身具有良好的耐水解性和高强度。
管内填充专用油膏，为光纤提供关键的密封保护。
特殊护套具有优异的阻燃性能。
单根非金属中心加强件。
采用2、6、8和12芯光纤带，应用灵活。
具有优异的机械性能和温度特性。
铝塑复合带防潮层。
