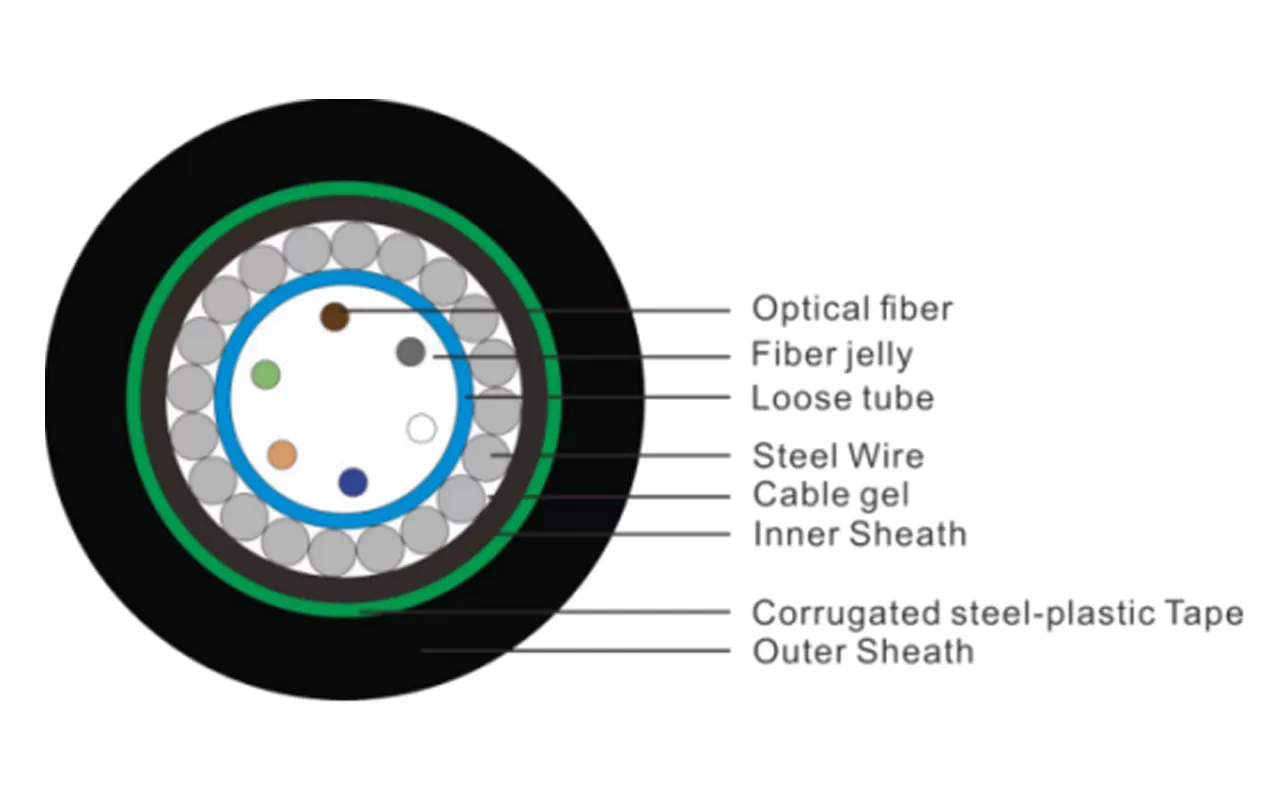

着色光纤被放置在由高模量材料制成的松套管中，管内填充触变性阻水纤膏。缆芯中央设置非金属加强芯（FRP，即玻璃增强塑料）。松套管（以及填充绳）围绕中央加强芯绞合形成圆形缆芯，缆芯间隙以及缆芯与钢带之间的空间填充阻水缆膏。在缆芯上挤制一层聚乙烯内护套，随后纵包双面覆塑钢带，最后挤制聚乙烯外护套，完成光缆成型。
光纤 类型 | 衰减（+20℃） | 带宽 | 数值 孔径(NA) | 光缆截止波长 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @1550nm | @1300nm | |||
G.652 | - | - | ≤0.36db/km | ≤0.22db/km | - | - | - | ≤1260nm |
G.655 | - | - | - | ≤0.23db/km | - | - | - | ≤1450nm |
50/125μm | ≤3.0db/km | ≤1.0db/km | - | - | ≥ 500MHz·km | ≥ 500MHz·km | 0.200±0.015NA | - |
62.5/125μm | ≤3.3db/km | ≤1.0db/km | - | - | ≥ 200MHz·km | ≥ 500MHz·km | 0.275±0.015NS | - |
光缆 型号 （每增加2纤） | 光纤数量 | 套管 数量 | 填充绳 数量 | 参考 光缆重量 (kg/km) | 允许 拉力 长期/短期(N) | 允许 压扁力 （长期/短期） (N) | 弯曲半径 （静态/动态） (mm) |
GYXTY53-24Xn | 24 | 4 | 1 | 96 | 600/1500 | 300/1000 | 10D/20D |
GYXTY53-48Xn | 48 | 4 | 1 | 111 | |||
GYXTY53-96Xn | 96 | 8 | 0 | 168 | |||
GYXTY53-144Xn | 144 | 12 | 0 | 228 | |||
GYXTY53-288Xn | 288 | 24 | 0 | 283 | |||
存储和使用温度：-40℃ 至 +70℃。 | |||||||
注：产品的尺寸和性能值可根据客户指定要求进行调整。 | |||||||
松套管材料本身具有优异的耐水解性和高强度。
管内填充特殊油脂，为光纤提供关键的密封保护。
PE护套具有优异的抗紫外线辐射性能。
采用单根非金属中心加强件。
具备卓越的机械性能和耐温性能。
双面覆塑皱纹钢带（PSP）增强了电缆的防潮性能，其皱纹结构可更好地与PE粘合，使整体结构更加坚固。
高性能阻水材料有效防止电缆纵向渗水。
