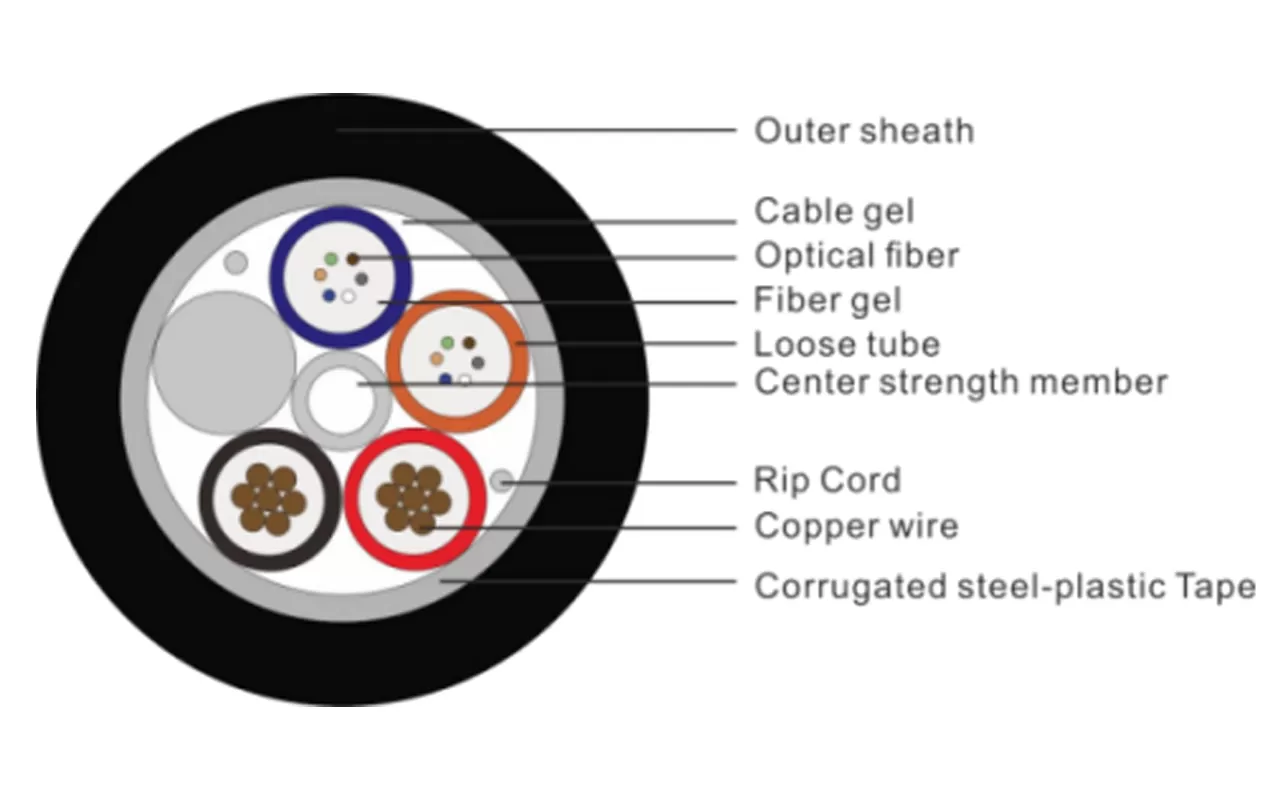

着色光纤置于由高模量、耐水解材料制成的松套管中，管内填充触变性阻水膏。将细圆钢丝层绞合在松套管周围，形成紧凑的圆形缆芯，缆芯间隙中填充阻水填充物。纵包塑料涂层铝带后，挤制聚乙烯内护套。随后，用单根细圆钢丝铠装，最后挤制聚乙烯外护套，完成光缆的制造。
光缆 型号 （每2芯递增） | 参考 外径 （mm） | 参考 重量 （kg/km） | 允许 拉力 长期/短期 （N） | 允许 压扁力 （长期/ 短期） （N） | 参考结构 |
GDTS-02-24Xn+2X1.5 | 11.6 | 157 | 600/1500 | 300/1000 | I型 |
GDTS-02-24Xn+2X2.5 | 12.5 | 190 | 600/1500 | 300/1000 | II型 |
GDTS-02-24Xn+2X4.0 | 13.6 | 241 | 600/1500 | 300/1000 | II型 |
GDTS-02-24Xn+2X5.0 | 15.0 | 282 | 600/1500 | 300/1000 | III型 |
GDTS-02-24Xn+2X6.0 | 15.7 | 300 | 600/1500 | 300/1000 | III型 |
GDTS-02-24Xn+2X8.0 | 16.9 | 383 | 600/1500 | 300/1000 | III型 |
注：Xn代表光纤类型。 2X1.5/2X2.5/2X4.0/2X6.0/2X8.0表示导体的数量和规格。 可根据用户需要生产不同导体规格和数量的光电混合缆。 可根据客户需求制造不同光纤芯数的光电复合缆。 | |||||
导体截面积 （mm2） | 单根导体最大直流电阻 （20℃）（MΩkm） | 绝缘电阻 （20℃）（MΩkm） | 绝缘耐压强度 KV，直流1分钟 | ||
每根绝缘导体与电缆内其他金属连接之间 | 导线之间 | 导线与金属铠装之间 | 导线与钢丝之间 | ||
1.5 | 13.3 | ≥10000 | 5 | 5 | 3 |
2.5 | 7.98 | ||||
4.0 | 4.95 | ||||
5.0 | 3.88 | ||||
6.0 | 3.30 | ||||
8.0 | 2.47 | ||||
注：馈电线导体的相关性能符合GB/T 3956-2008。 馈电线的电气性能满足GB/T 5023.3-2007的要求。 注：产品的尺寸和性能值可根据客户特定要求定制。 | |||||
具有优异的机械性能和耐温性
双层单细圆钢丝铠装增强电缆的抗拉强度
松套管材料具有优异的耐水解性和强大的抗侧压性
管内填充的特殊油脂为光纤提供关键保护
塑料涂层铝带用作防潮层
尺寸紧凑、重量轻、安装方便
