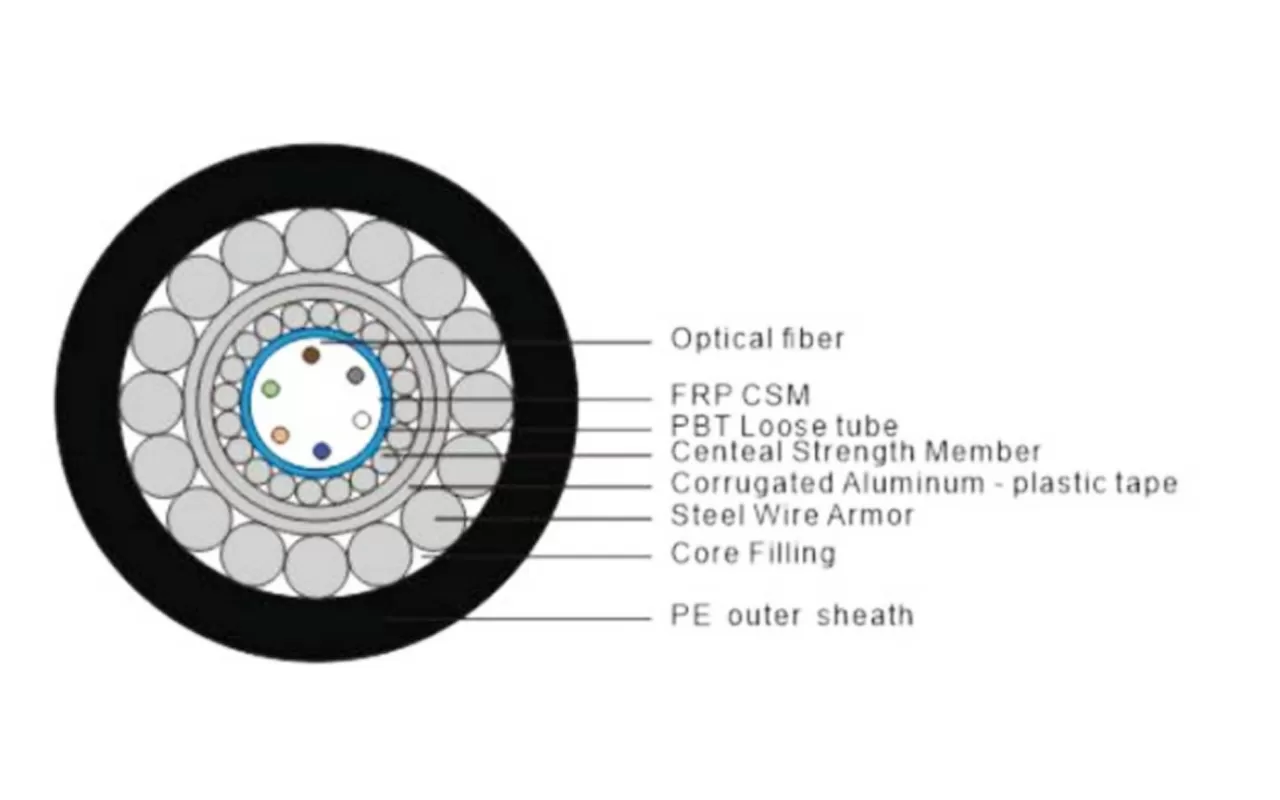

将彩色光纤放入由高模量耐水解材料制成的松套管中，松套管内填充触变性阻水油脂。在松套管外绞合一层细圆钢丝，形成紧凑圆整的缆芯，缆芯间隙填充阻水填充物。
纵向包覆塑料覆铝带后，挤制一层聚乙烯内护套。接着，用单根细圆钢丝进行铠装，最后挤制聚乙烯外护套，完成电缆的制造。
光纤 类型 | 衰减（+20℃） | 带宽 | 数值 孔径（NA） | 光缆截止波长 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @1550nm | @1300nm | |||
G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm |
G.655 | - | - | - | ≤0.23dB/km | - | - | - | ≤1450nm |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | - | - | ≥ 500MHz·km | ≥ 500MHz·km | 0.200±0.015NA | - |
62.5/125μm | ≤3.3dB/km | ≤1.0dB/km | - | - | ≥ 200MHz·km | ≥ 500MHz·km | 0.275±0.015NS | - |
光缆 型号 （每增加2芯光纤） | 光纤数量 | 参考 光缆重量 （kg/km） | 允许拉力 长期/短期 （N） | 允许压扁力 （长期/短期） （N） | 弯曲半径 （静态/动态） （mm） |
GYXTA33-2-12Xn | 12 | 448 | 4000/10000 | 3000/5000 | 12.5D/25D |
GYXTA33-14-24Xn | 24 | 478 | |||
GYXTA33-26-36Xn | 36 | 510 | |||
储存与工作温度：-40℃ 至 +70℃。 | |||||
注：产品的尺寸和性能值可根据客户指定要求进行调整。 | |||||
优异的机械性能和耐温性能
双层单细圆钢丝铠装增强电缆的拉伸性能
松套管材料具有良好的耐水解性和较强的抗侧压性能
管内填充的特殊油脂为光纤提供关键保护
塑料覆铝带防潮
体积小、重量轻、易于敷设
