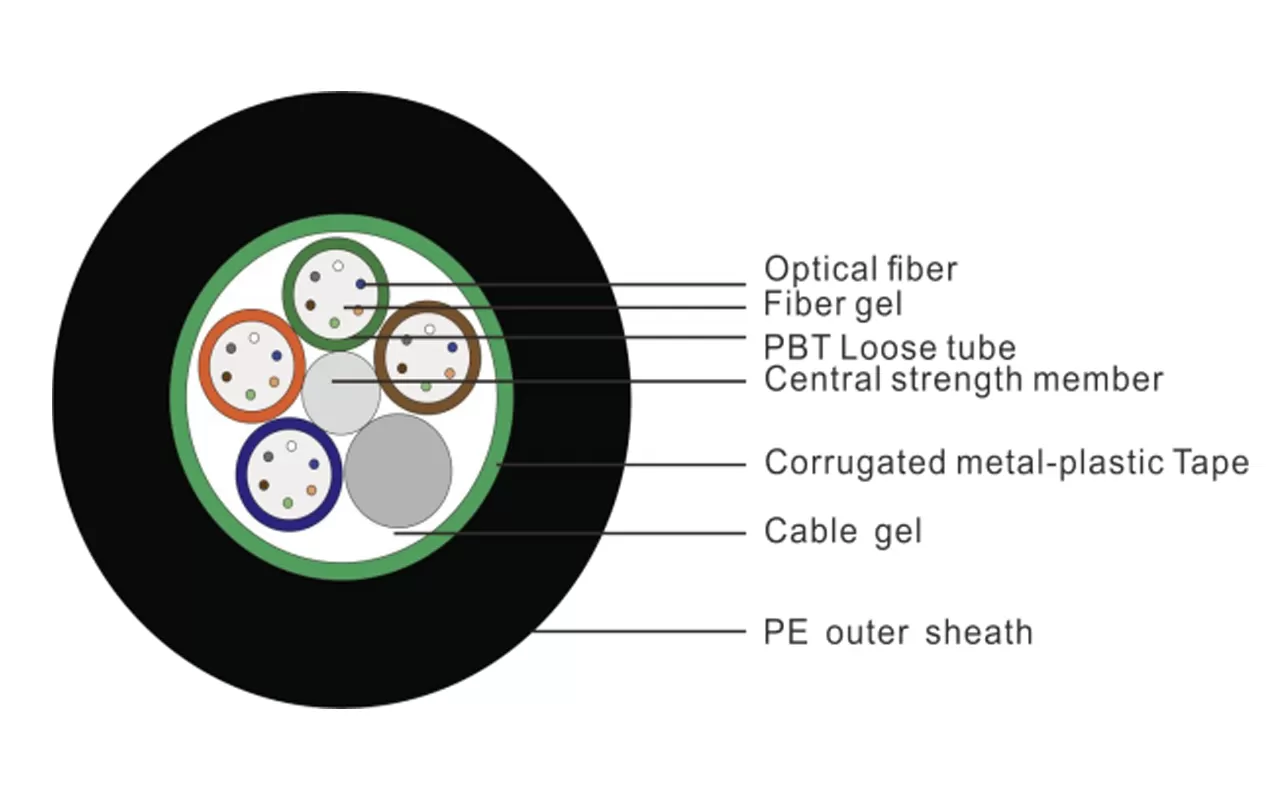

着色光纤被放置在高模量材料制成的松套管中，松套管内填充触变性阻水纤膏。
缆芯中央设有金属加强件。松套管（以及填充绳）围绕中心加强件绞合，形成圆形缆芯。缆芯间隙以及缆芯与钢带之间的空间填充阻水缆膏。双面涂塑钢带纵向包覆后，再挤制聚乙烯护套。
光纤类型 | 衰减（+20℃） | 带宽 | 数值孔径(NA) | 光缆截止波长 | |||||
@850nm | @1300nm | @1310nm | @1550nm | @1550nm | @1300nm | ||||
G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm | |
G.655 | - | - | - | ≤0.23dB/km | - | - | - | ≤1450nm | |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | - | - | ≥500MHz·km | ≥500MHz·km | 0.200±0.015NA | - | |
62.5/125μm | ≤3.3dB/km | ≤1.0dB/km | - | - | ≥200MHz·km | ≥500MHz·km | 0.275±0.015NA | - | |
光缆型号（以2芯递增） | 纤芯数量 | 套管数量 | 填充绳数量 | 参考光缆重量(kg/km) | 允许拉力（长期/短期）(N) | 允许压扁力（长期/短期）(N) | 弯曲半径（静态/动态）(mm) |
GYTS-24Xn | 24 | 4 | 1 | 96 | 600/1500 | 300/1000 | 10D/20D |
GYTS-48Xn | 48 | 4 | 1 | 111 | |||
GYTS-96Xn | 96 | 8 | 0 | 168 | |||
GYTS-144Xn | 144 | 12 | 0 | 228 | |||
GYTS-288Xn | 288 | 24 | 0 | 283 |
存储和使用温度：-40°C 至 +70°C。
注：产品的尺寸和性能指标可根据客户具体要求定制。
- 松套管材料本身具有良好的耐水解性和高强度。
管内填充专用油脂，为光纤提供关键的密封保护。
PE护套具有优异的抗紫外线辐射性能。
单钢丝中心加强件有助于光缆的对齐和抗拉伸性能。
具备优异的机械性能和温度特性。
双面皱纹钢带（PSP）增强了光缆的防潮性能，皱纹部分与PE结合更好，使结构更加坚固。
