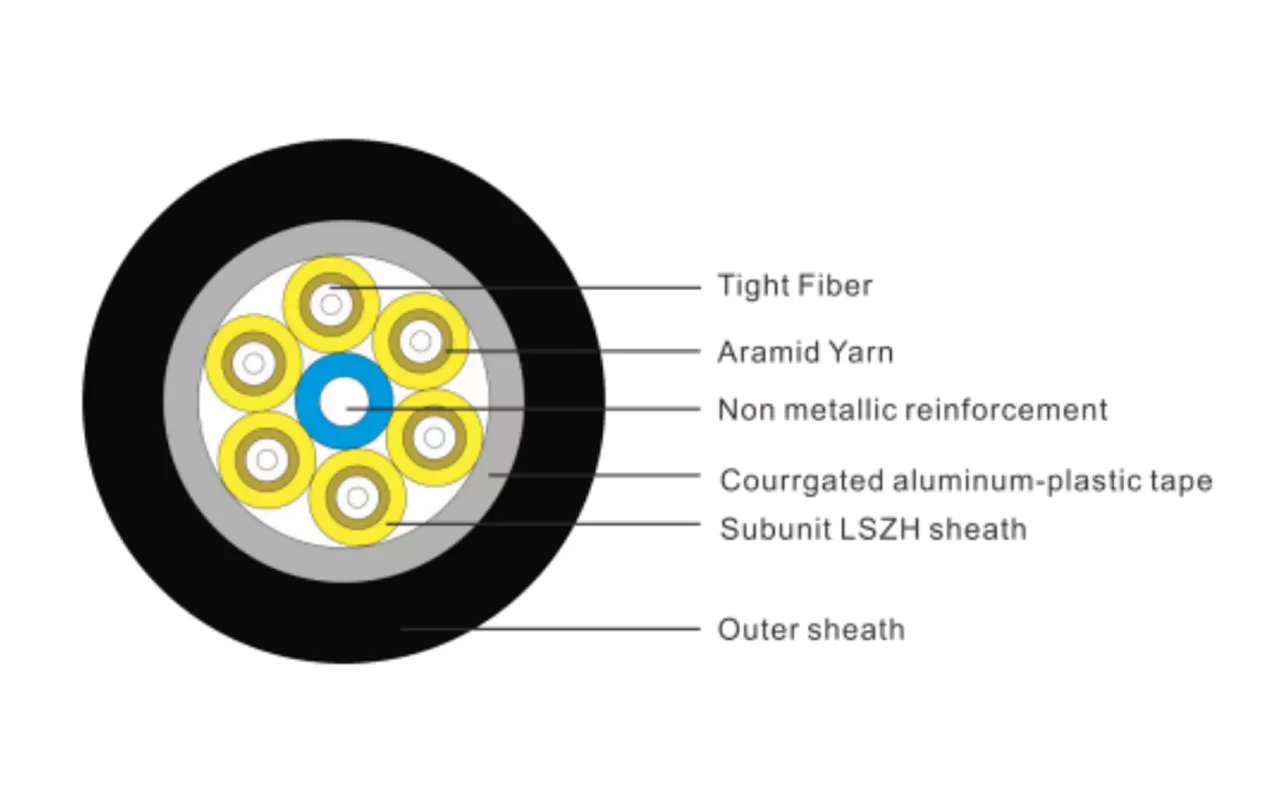

防水尾缆采用单芯光缆（900μm紧套光纤、芳纶加强件）作为子单元，配备非金属中心加强件。光缆子单元围绕中心加强件绞合成缆芯。外部包裹铝带防潮层，最外层挤制聚乙烯护套。
光缆型号 | 参考光缆直径（mm） | 参考光缆重量（kg/km） | 允许拉力（N）长期/短期 | 允许压扁力（N）长期/短期 | 弯曲半径（mm）静态/动态 | |
GJA-II-YX-4Xn | 8.3±0.5 | 58 | 58 | 130/440 | 300/1000 | 20D/10D |
GJA-II-YX-6Xn | 9.2±0.5 | 73 | 73 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-8Xn | 10.6±0.5 | 96 | 96 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-12Xn | 13.4±0.5 | 115 | 155 | 200/600 | 300/1000 | 20D/10D |
光纤类型 | 衰减 | 满注入带宽 | 有效模式带宽 | 10G以太网链路长度 | 最小弯曲半径 | |||
条件 | 1310/1550nm 典型值 最大值 | 1310/1550nm 典型值 最大值 | 850/1300nm | 850nm | 850nm | / | ||
单位 | dB/km | dB/km | dB/km | dB/km | MHz·km | MHz·km | m | mm |
G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
运输/存储/使用温度：-20℃ ~ +60℃，安装温度：-5℃ ~ +50℃。 | ||||||||
注：产品的尺寸和性能指标可根据客户的具体要求进行调整。 | ||||||||
非金属加强芯使光缆能够承受更大的拉伸力。
铝带具有良好的防潮性能。
外护套材料具有耐腐蚀、防水、阻燃及环保等优点。
室内结构化布线
室外至室内光缆分配设备的连接
