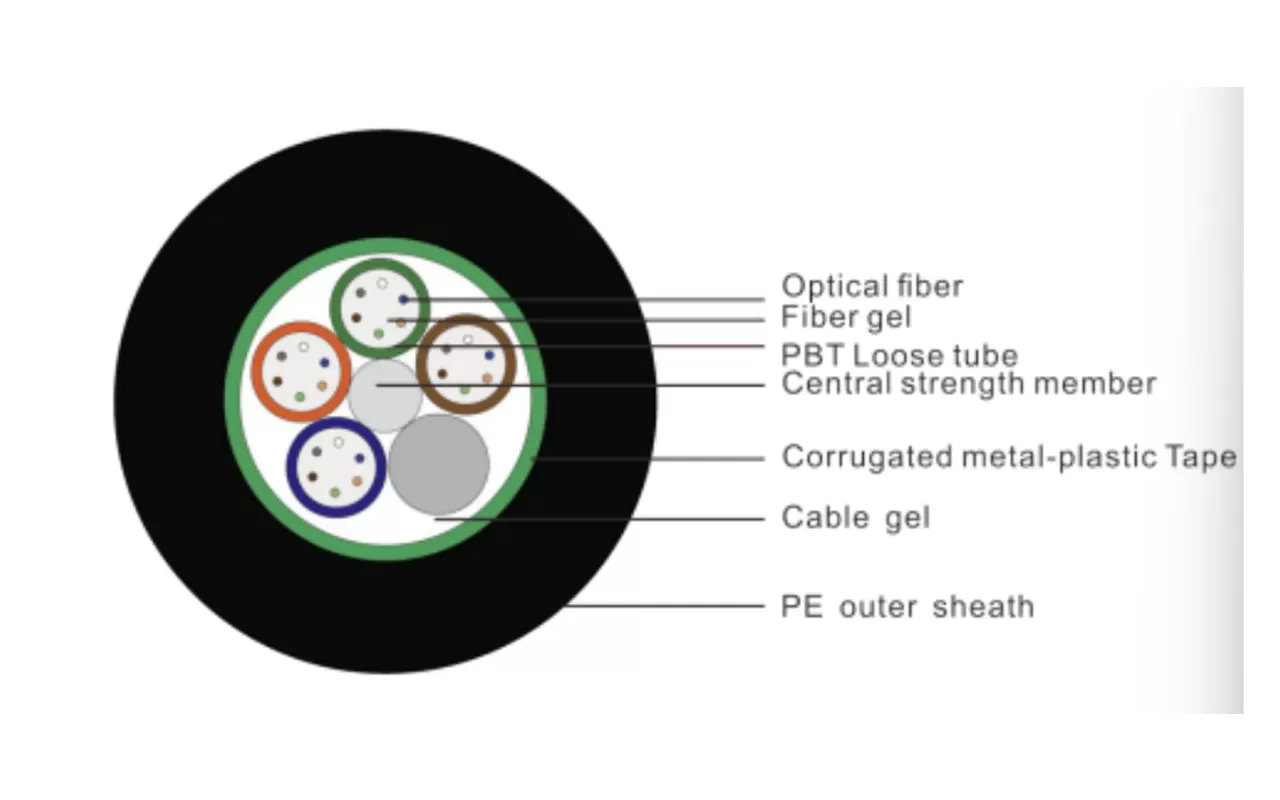

彩色光纤放入由高模量材料制成的松套管中，松套管内填充触变性阻水纤膏。缆芯中央为金属加强件。松套管（及填充绳）围绕中心加强件绞合形成圆形缆芯，缆芯间隙填充阻水缆膏。经双面覆膜钢带纵包后，挤制阻燃护套形成光缆。
光纤类型 | 衰减（+20℃） | 带宽 | 数值孔径（NA） | 光缆截止波长 | |||||
@850mm | @1300mm | @1310mm | @1550mm | @1550mm | @1300mm | ||||
G.652 | - | - | ≤0.36db/km | ≤0.22db/km | - | - | - | ≤1260nm | |
G.655 | - | - | - | ≤0.23db/km | - | - | - | ≤1450nm | |
50/125μm | ≤3.3db/km | ≤1.2db/km | - | - | ≥500MHz·km | ≥500MHz·km | 0.200±0.015NA | - | |
62.5/125μm | ≤3.5db/km | ≤1.2db/km | - | - | ≥200MHz·km | ≥500MHz·km | 0.275±0.015NS | - | |
光缆型号（每增加2芯） | 芯数 | 套管数量 | 填充绳数量 | 参考光缆重量（kg/km） | 允许拉力（长期/短期）（N） | 允许压扁力（长期/短期）（N） | 弯曲半径（静态/动态）（mm） |
GYTZS-24Xn | 24 | 4 | 1 | 118 | 600/1500 | 300/1000 | 10D/20D |
GYTZS-48Xn | 48 | 4 | 1 | 139 | |||
GYTZS-96Xn | 96 | 8 | 0 | 200 | |||
GYTZS-144Xn | 144 | 12 | 0 | 268 | |||
GYTZS-288Xn | 288 | 24 | 0 | 360 |
注：产品尺寸和性能数值可根据客户具体需求定制。
- 松套管材料本身具有良好的耐水解性和高强度。
管内填充专用油脂，为光纤提供关键的密封保护。
特殊护套具有优异的阻燃性能。
单根钢丝中心加强件有助于光缆的定位和抗拉性能。
具有优异的机械性能和温度特性。
双面覆塑皱纹钢带（PSP）增强了光缆的防潮性能。
