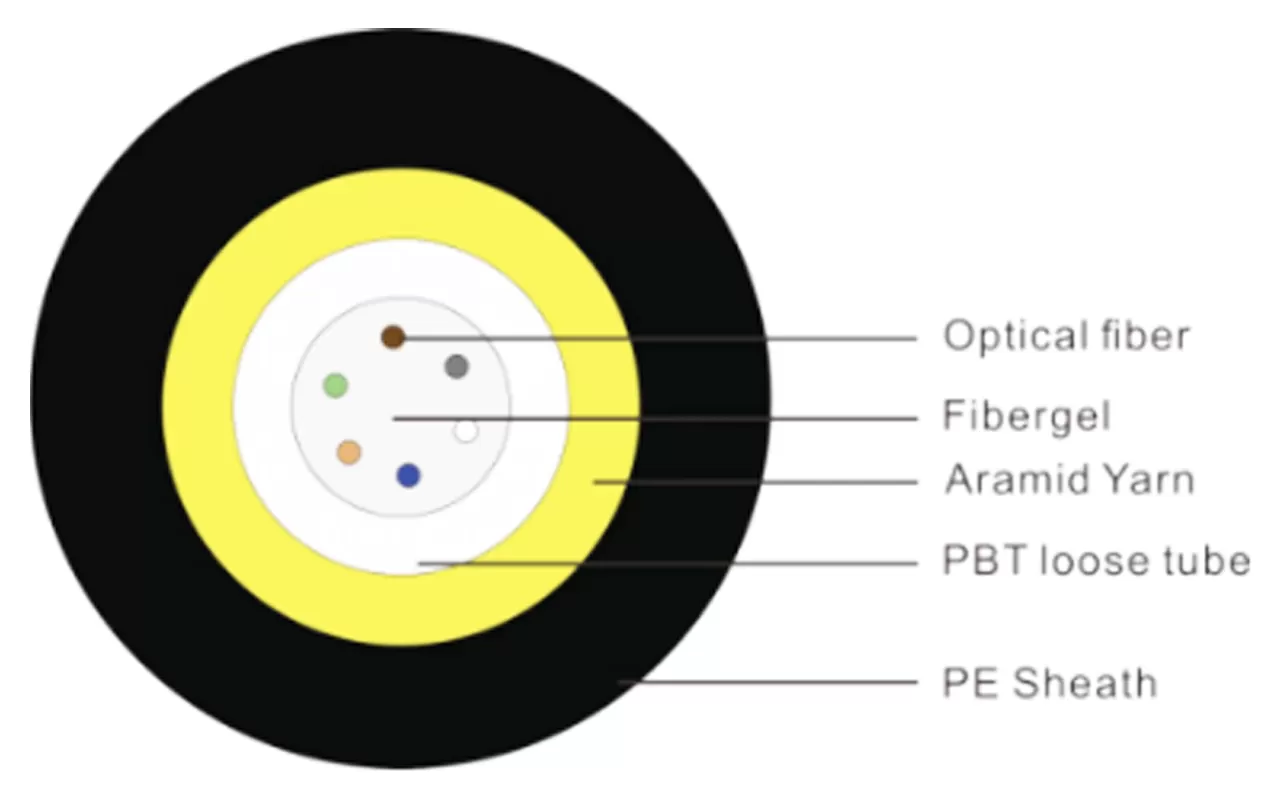

着色光纤被放入由高模量耐水解材料制成的松套管中，松套管内填充无毒无害的防水化合物。缆芯中心有一根非金属加强件（FRP）。松套管（或填充绳）围绕中心加强件绞合形成紧凑的圆形缆芯。在加强件外侧布置阻水纱，然后挤出一层黑色或彩色的高密度聚乙烯护套，形成光缆。
光纤 类型 | 衰减（+20℃） | 带宽 | 数值 孔径（NA） | 光缆截止波长 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @1550nm | @1300nm | |||
G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm |
G.655 | - | - | - | ≤0.23dB/km | - | - | - | ≤1450nm |
50/125μm | ≤3.3dB/km | ≤1.2dB/km | - | - | ≥ 500MHz·km | ≥ 500MHz·km | 0.200±0.015NA | - |
62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | - | - | ≥ 200MHz·km | ≥ 500MHz·km | 0.275±0.015NA | - |
光缆 型号 （每2芯递增） | 光纤芯数 | 松套管 数量 | 填充绳 数量 | 光缆 直径 | 参考 光缆重量 （kg/km） | 允许 拉伸力 长期/短期(N) | 允许 压扁力 （长期/短期） (N) | 弯曲半径 （静态/动态） （mm） |
GCYFTY-96Xn | 96 | 8 | 0 | 6.4 | 31 | 250/800 | 150/450 | 10D/20D |
GCYFTY-144Xn | 144 | 12 | 0 | 8.3 | 49 | 250/800 | 150/450 | 10D/20D |
存储和使用温度：-30℃ 至 +70℃。 | ||||||||
注：产品的尺寸和性能值可根据客户具体要求进行调整。 | ||||||||
采用非金属加强件，外径小、重量轻、软硬适中，外护套摩擦系数极低，可实现更远的气吹距离。
松套管填充特殊油膏，为光纤提供缓冲保护，并实现电缆的防水性能。
紧凑的电缆结构有效防止套管回缩。
