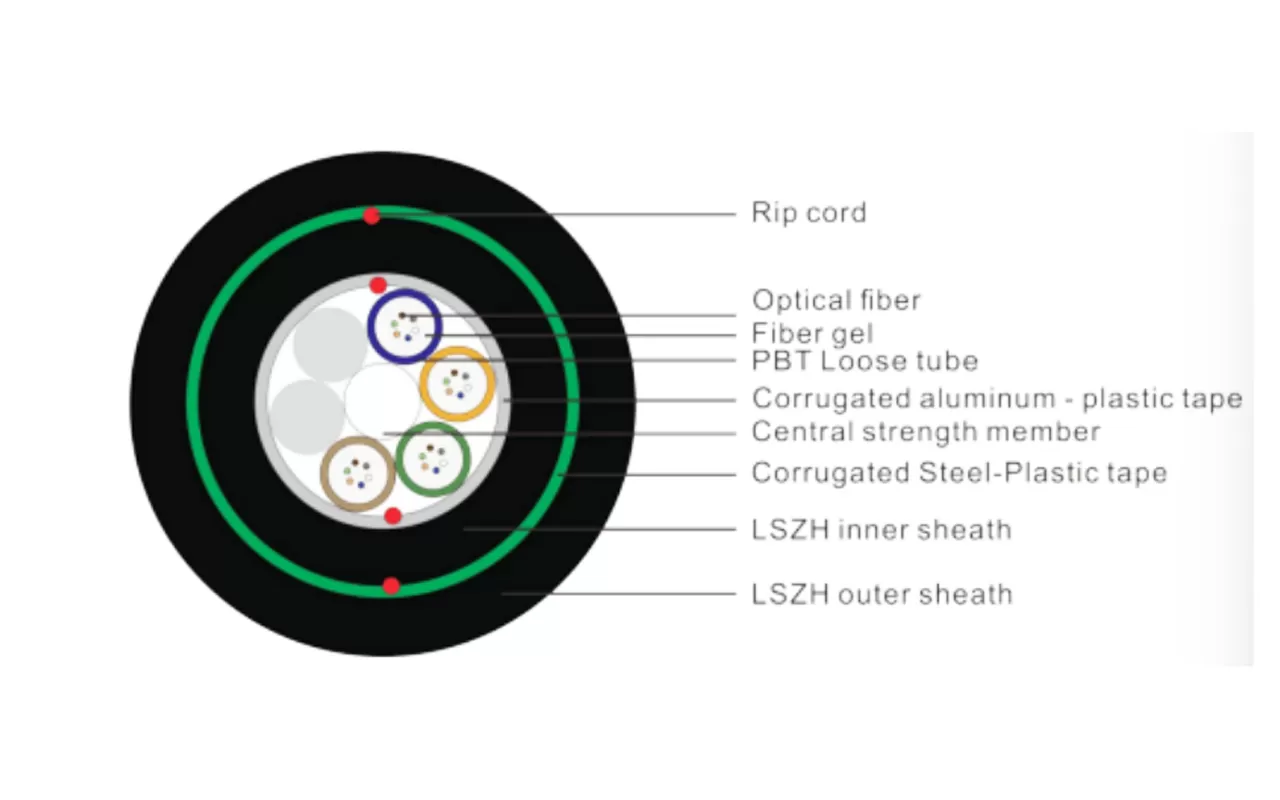

着色光纤置于由高模量材料制成的松套管中，松套管内填充触变性阻水纤膏。
缆芯中央为非金属加强件（FRP）。松套管（及填充绳）围绕中心加强件绞合，形成圆形缆芯。缆芯间隙以及缆芯与钢带之间的空间内填充阻水缆膏。纵包涂塑铝带后，挤制聚乙烯内护套；再纵包双面涂塑钢带后，挤制阻燃外护套，形成成品光缆。
光纤类型 | 衰减(+20℃) | 带宽 | 数值孔径(NA) | 光缆截止波长 | |||||
@850mm | @1300mm | @1310mm | @1550mm | @1550mm | @1300mm | ||||
G.652 | - | - | ≤0.36db/km | ≤0.22db/km | - | - | - | ≤1260nm | |
G.655 | - | - | - | ≤0.23db/km | - | - | - | ≤1450nm | |
50/125μm | ≤3.0db/km | ≤1.2db/km | - | - | ≥500MHz·km | ≥500MHz·km | 0.200±0.015NA | - | |
62.5/125μm | ≤3.3db/km | ≤1.2db/km | - | - | ≥200MHz·km | ≥500MHz·km | 0.275±0.015NS | - | |
光缆型号(每增加2芯) | 光纤芯数 | 套管数 | 填充绳数 | 参考光缆重量(kg/km) | 允许拉伸力(长期/短期)(N) | 允许压扁力(长期/短期)(N) | 弯曲半径(静态/动态)(mm) |
GYTS-24Xn | 24 | 4 | 1 | 96 | 600/1500 | 300/1000 | 10D/20D |
GYTS-48Xn | 48 | 4 | 1 | 111 | |||
GYTS-96Xn | 96 | 8 | 0 | 168 | |||
GYTS-144Xn | 144 | 12 | 0 | 228 | |||
GYTS-288Xn | 288 | 24 | 0 | 283 |
存储与工作温度：-40°C至+70°C.
注：产品的尺寸和性能值可根据客户的特定要求进行定制。
- 松套管材料本身具有良好的耐水解性和高强度。
管内填充专用油脂，为光纤提供关键的密封保护。
特殊护套具有优异的阻燃性能。
单根非金属中心加强件。
具有优异的机械性能和温度特性。
塑料涂层铝带防潮层。
双面皱纹钢带（PSP）增强电缆的防潮性能。
