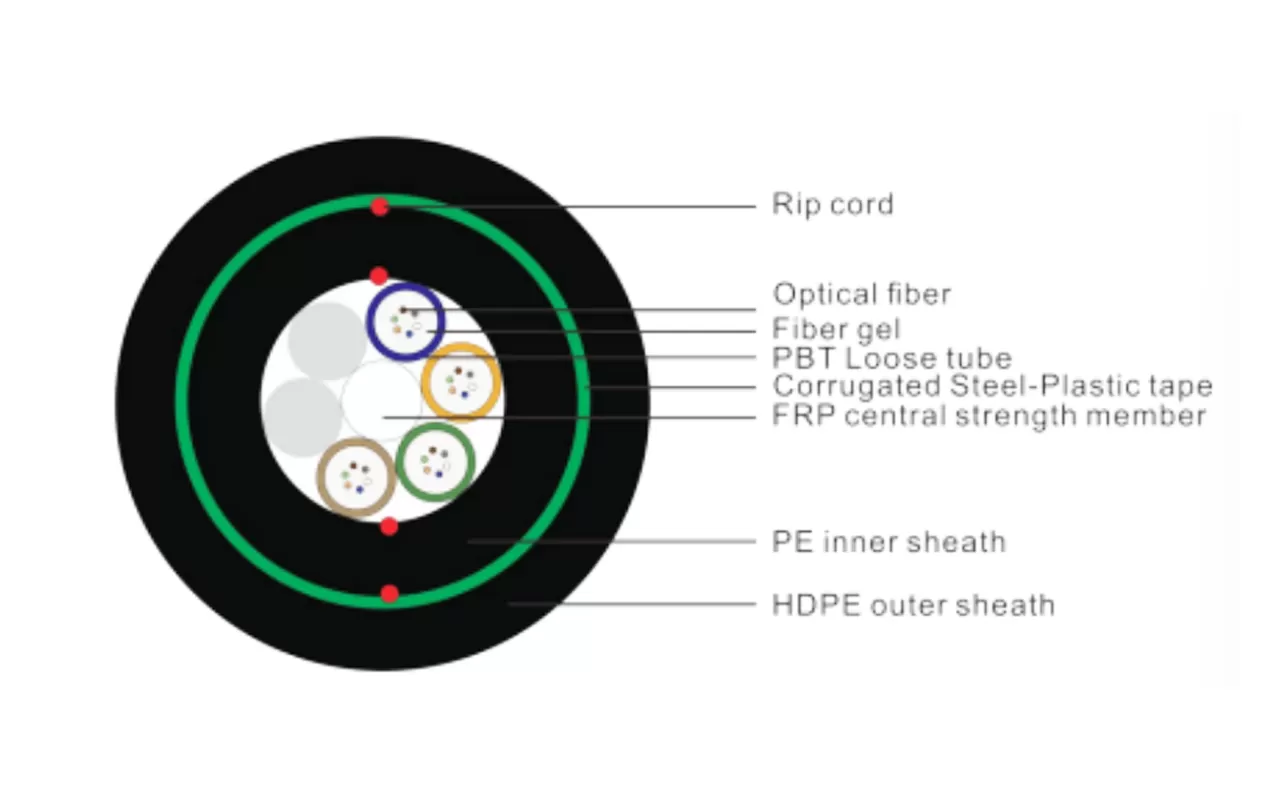

着色光纤被放入由高模量材料制成的松套管中，松套管内填充触变性阻水纤膏。
缆芯中心设有金属加强件。松套管（以及填充绳）围绕中心加强件绞合，形成圆形缆芯。缆芯间隙及缆芯与铝带之间的空间填充阻水缆膏。塑料涂覆铝带纵包后，再挤制聚乙烯护套。
光纤类型 | 衰减(+20℃) | 带宽 | 数值孔径(NA) | 光缆截止波长 | |||||
@850nm | @1300nm | @1310nm | @1550nm | @1550nm | @1300nm | ||||
G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm | |
G.655 | - | - | - | ≤0.23dB/km | - | - | - | ≤1450nm | |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | - | - | ≥500MHz·km | ≥500MHz·km | 0.200±0.015NA | - | |
62.5/125μm | ≤3.3dB/km | ≤1.0dB/km | - | - | ≥200MHz·km | ≥500MHz·km | 0.275±0.015NS | - | |
光缆型号（每增加2芯） | 光纤芯数 | 松套管数量 | 填充绳数量 | 参考光缆重量(kg/km) | 允许拉伸力(长期/短期)(N) | 允许压扁力(长期/短期)(N) | 弯曲半径(静态/动态)(mm) |
GYTY53-24Xn | 24 | 4 | 1 | 160 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTY53-48Xn | 48 | 4 | 1 | 174 | |||
GYTY53-96Xn | 96 | 8 | 0 | 214 | |||
GYTY53-144Xn | 144 | 12 | 0 | 281 |
注：产品尺寸和性能值可根据客户具体需求定制。
- 松套管材料本身具有良好的耐水解性和高强度。
管内填充特种油脂，为光纤提供关键的密封保护。
PE护套具有优异的抗紫外线辐射性能。
单根钢丝中心加强件有助于光缆的定位和抗拉伸。
具备优良的机械性能和温度特性。
双面覆膜皱纹钢带（PSP）增强了光缆的防潮性能，皱纹部分与PE结合更紧密，使结构更加坚固。
- 高品质阻水材料可防止光缆纵向渗水。
