导体：22AWG裸实心铜
绝缘：皮-泡沫-皮聚乙烯（SKIN-FOAM-SKIN PE）
可选用无卤或PVC护套
符合RoHS、REACH标准
ISO/IEC 11801
EN50288
ISO/IEC 61156-5
-适用于结构化楼宇综合布线。
-用于传输数字和模拟语音
及数据信号。
-特别适用于所有FA级应用。
-ISDN，以太网10 Base-T，快速以太网100 Base-T。
千兆以太网1000Base-T。
-10G Base-T：(IEEE 802.3)。最大传输距离适用于
25G BASE-T/40G BASE-T
-阻抗：4~100MHz 100+/-15Ω，
100~200MHz 100+/-22Ω，
200~600MHz 100+/-32Ω
-20°C时最大导体直流电阻：8.4（欧姆/100米）
-电阻不平衡（%）：最大2.5。
-（线对与地电容不平衡）：330(pF/100米)。
-转移阻抗：最大10毫欧/米@100MHz。
-耦合衰减：最小80分贝。
-安装温度：0-50°C
-工作温度：-20-60°C

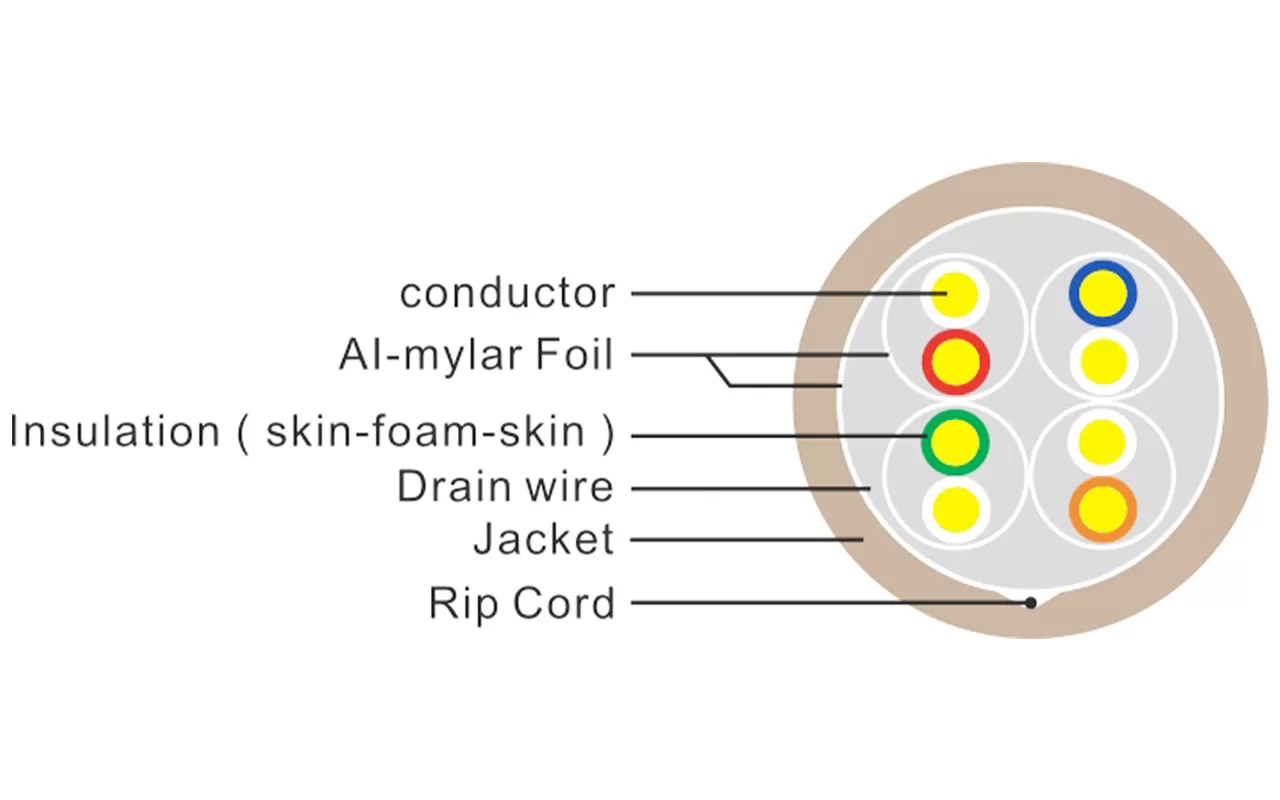

导体 | 实心裸铜 23AWG |
绝缘 | PE（皮-泡-皮） |
绝缘导体总数 | 8根，绞合成4对 |
色码 | 白-蓝/蓝，白-橙/橙 白-绿/绿，白-棕/棕 |
每对屏蔽 | 铝箔，覆盖率100%，箔面朝外 |
总屏蔽 | 镀锡铜编织 |
排流线 | 镀锡铜 |
项目 | 外护套 | 总直径（mm） |
XF-SF-07-01 | CMX | 7.6±0.3 |
XF-SF-08-02 | CM | 7.6±0.3 |
XF-SF-08-03 | CMR | 7.6±0.3 |
XF-SF-08-04 | LSZH | 7.6±0.3 |
XF-SF-08-05 | LDPE | 7.6±0.3 |
XF-SF-08-06 | PVC | 7.6±0.3 |
频率 | 插入损耗 | 近端串扰 | 功率和近端串扰 | 回波损耗 | 时延 |
（MHz） | 最大 （dB/100M） | 最小（dB） | 最小（dB） | （dB） | 最大 （dB/100M） |
4 | 3.7 | 78.0 | 75.0 | 23.0 | 25 |
8 | 5.2 | 78.0 | 75.0 | 24.5 | 25 |
10 | 5.9 | 78.0 | 75.0 | 25.0 | 25 |
16 | 7.4 | 78.0 | 75.0 | 25.0 | 25 |
20 | 8.3 | 78.0 | 75.0 | 25.0 | 25 |
25 | 9.3 | 78.0 | 75.0 | 24.3 | 25 |
31.25 | 10.4 | 78.0 | 75.0 | 23.6 | 25 |
62.5 | 14.9 | 75.5 | 72.5 | 21.5 | 25 |
100 | 19.0 | 72.4 | 69.4 | 20.1 | 25 |
200 | 27.5 | 67.9 | 64.9 | 18.0 | 25 |
250 | 31.0 | 66.4 | 63.4 | 17.3 | 25 |
300 | 34.2 | 65.2 | 62.2 | 17.3 | 25 |
400 | 40.0 | 63.4 | 60.4 | 17.3 | 25 |
500 | 45.3 | 61.9 | 58.9 | 17.3 | 25 |
600 | 50.1 | 60.7 | 57.7 | 17.3 | 25 |
