导体：24 AWG 实心裸铜
绝缘：皮-泡-皮 PE
提供无卤或PVC护套
符合RoHS、REACH标准
UL/CSA认证 CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
楼宇水平电缆
以太网1000BASE-T、以太网100BASE-TX、以太网10BASE-T
PoE++、PoE+、PoE
嘈杂环境
导体电阻（20℃）≤9.38 Ω/100m
电阻不平衡度（20℃）≤2.5%
绝缘电阻>5000 MΩ·km
线对工作电容≤5.6nF/100m

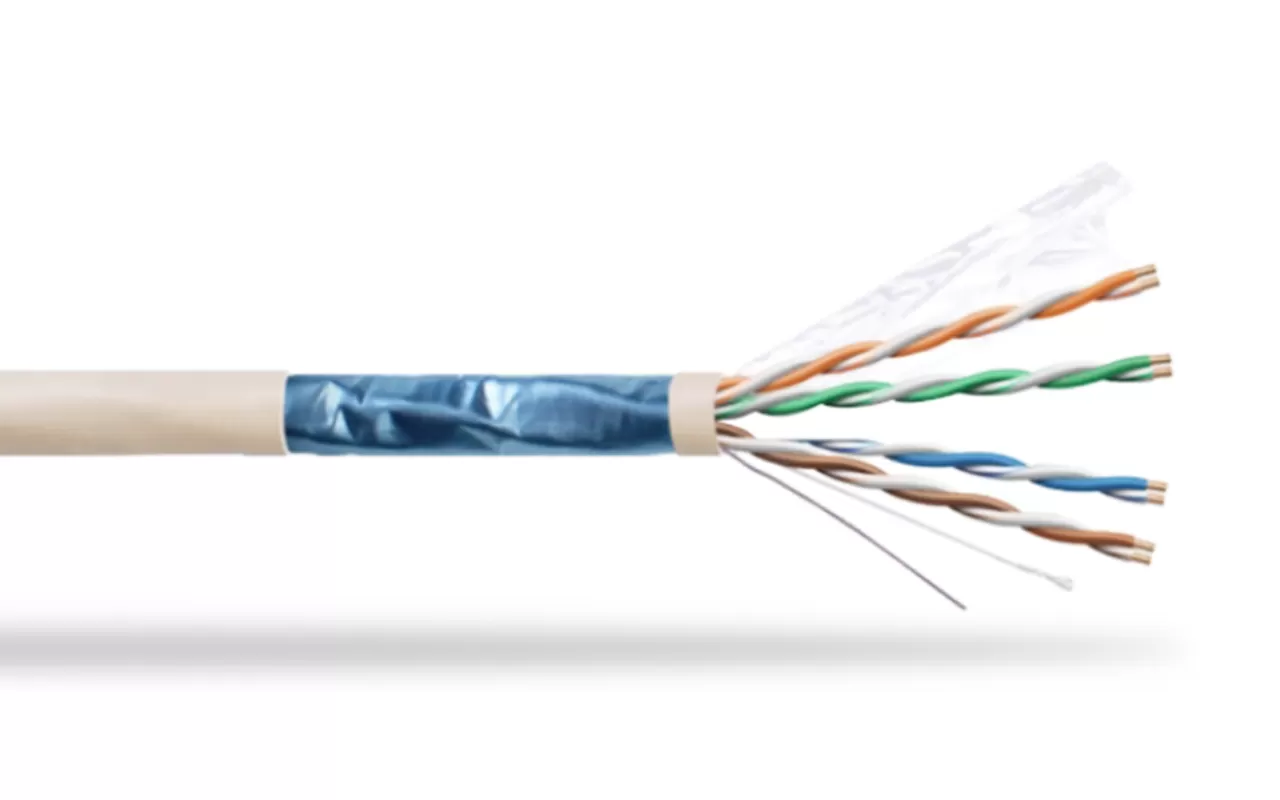

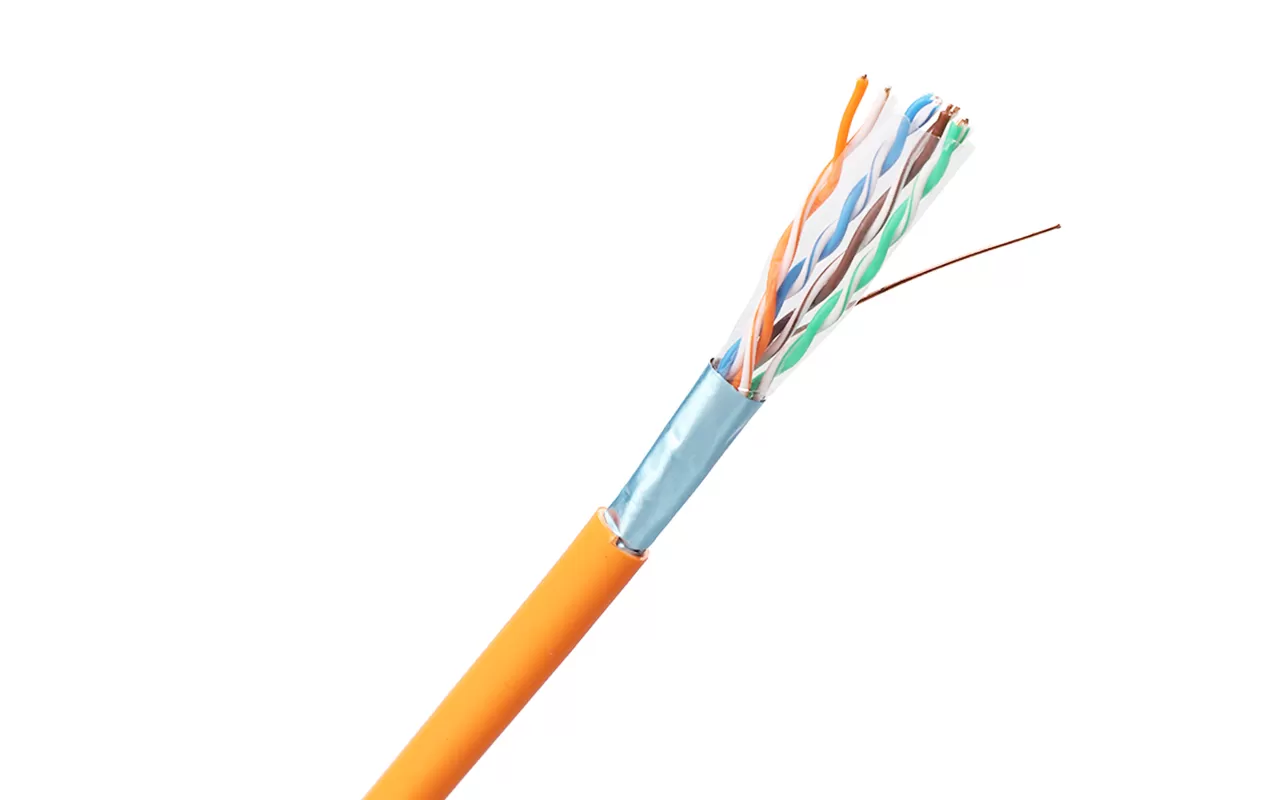

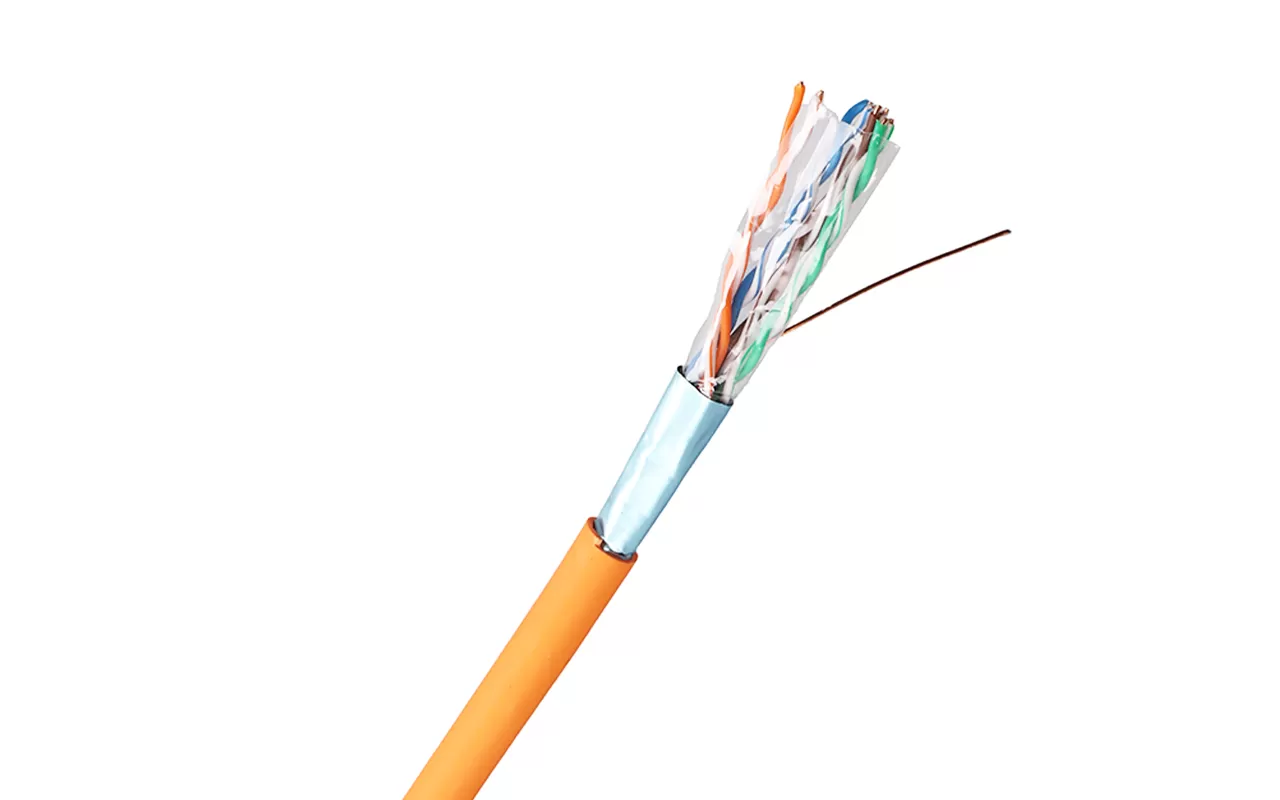

导体 | 实心裸铜 24AWG |
绝缘 | HDPE（高密度聚乙烯） |
绝缘导体总数 | 8芯，绞合成4对 |
颜色代码 | 白蓝/蓝，白橙/橙 白绿/绿，白棕/棕 |
单对屏蔽 | 无 |
总屏蔽 | 铝箔，100%覆盖，铝箔面朝外 |
排流线 | 镀锡铜 |
项目 | 外护套 | 外径（mm） |
XF-F-05e-01 | CMX | 6.1±0.2 |
XF-F-05e-02 | CM | 6.1±0.2 |
XF-F-05e-03 | CMR | 6.1±0.2 |
XF-F-05e-04 | LSZH（低烟无卤） | 6.1±0.2 |
XF-F-05e-05 | LDPE（低密度聚乙烯） | 6.1±0.2 |
XF-F-05e-06 | PVC（聚氯乙烯） | 6.1±0.2 |
频率 [MHz] | 最大插入损耗 （衰减） | 最小近端串扰 [dB] | 最小功率和近端串扰 [dB] | 最小衰减串扰比 [dB] | 最小功率和衰减串扰比 [dB] | 最小衰减串扰比远端 （等电平远端串扰）[dB] | 最小功率和衰减串扰比远端 （功率和等电平远端串扰）[dB] | 最小回波损耗 [dB] | 最大/最小输入阻抗（未接） [欧姆] | 最大/最小接续阻抗 [欧姆] |
1 | 2.0 dB/100m | 70.3 | 68.3 | 70.3 | 66.3 | 67.8 | 64.8 | 20.0 | 100 ± 15 | 100 ± 15 |
4 | 4.0 dB/100m | 61.3 | 59.3 | 59.3 | 55.3 | 55.8 | 52.8 | 23.0 | 100 ± 15 | 100 ± 15 |
8 | 5.7 dB/100m | 56.8 | 54.8 | 53.1 | 49.1 | 49.7 | 46.7 | 24.5 | 100 ± 15 | 100 ± 15 |
10 | 6.4 dB/100m | 55.3 | 53.3 | 50.9 | 46.9 | 47.8 | 44.8 | 25.0 | 100 ± 15 | 100 ± 15 |
16 | 8.1 dB/100m | 52.2 | 50.2 | 46.1 | 42.1 | 43.7 | 40.7 | 25.0 | 100 ± 15 | 100 ± 15 |
20 | 9.1 dB/100m | 50.8 | 48.8 | 43.7 | 39.7 | 41.8 | 38.8 | 25.0 | 100 ± 15 | 100 ± 15 |
25 | 10.2 dB/100m | 49.3 | 47.3 | 41.1 | 37.1 | 39.8 | 36.8 | 24.3 | 100 ± 15 | 100 ± 15 |
31.25 | 11.4 dB/100m | 47.9 | 45.9 | 38.5 | 34.5 | 37.9 | 34.9 | 23.6 | 100 ± 15 | 100 ± 15 |
62.5 | 16.4 dB/100m | 43.4 | 41.4 | 29.0 | 25.0 | 31.9 | 28.9 | 21.5 | 100 ± 15 | 100 ± 15 |
100 | 21.0 dB/100m | 40.3 | 38.3 | 21.3 | 17.3 | 27.8 | 24.8 | 20.1 | 100 ± 15 | 100 ± 15 |
注：以上传输性能在100MHz、20±2℃条件下测试。 | ||||||||||
