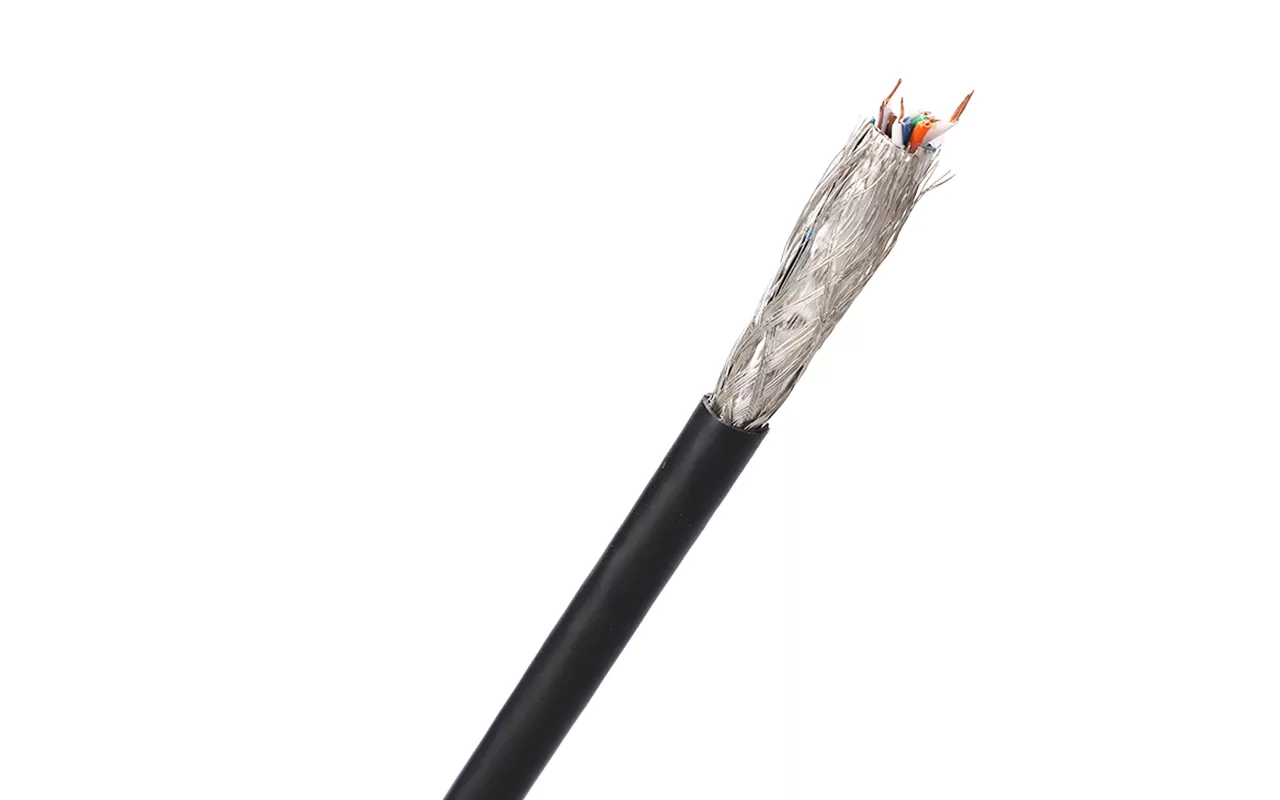

导体：24 AWG 实心裸铜
绝缘：皮-泡沫-皮聚乙烯
可选无卤或PVC护套
符合RoHS、REACH标准
UL/CSA认证 CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
- 水平与楼宇主干电缆
- 支持当前及未来的超五类应用，如1000Base-T（千兆以太网）、100Base-T、10Base-T、FDDI、ATM
-导体电阻（20℃）≤9.38 Ω/100m
-电阻不平衡度（20℃）≤2.5%
-绝缘电阻>5000 MΩ·km
-线对互电容≤5.6 nF/100m
导体 | 实心裸铜 24AWG |
绝缘 | 高密度聚乙烯（HDPE） |
绝缘导体总数 | 8根，绞合成4对 |
颜色编码 | 白-蓝/蓝，白-橙/橙 白-绿/绿，白-棕/棕 |
每对单独屏蔽 | 铝箔，100%覆盖，铝箔面朝外 |

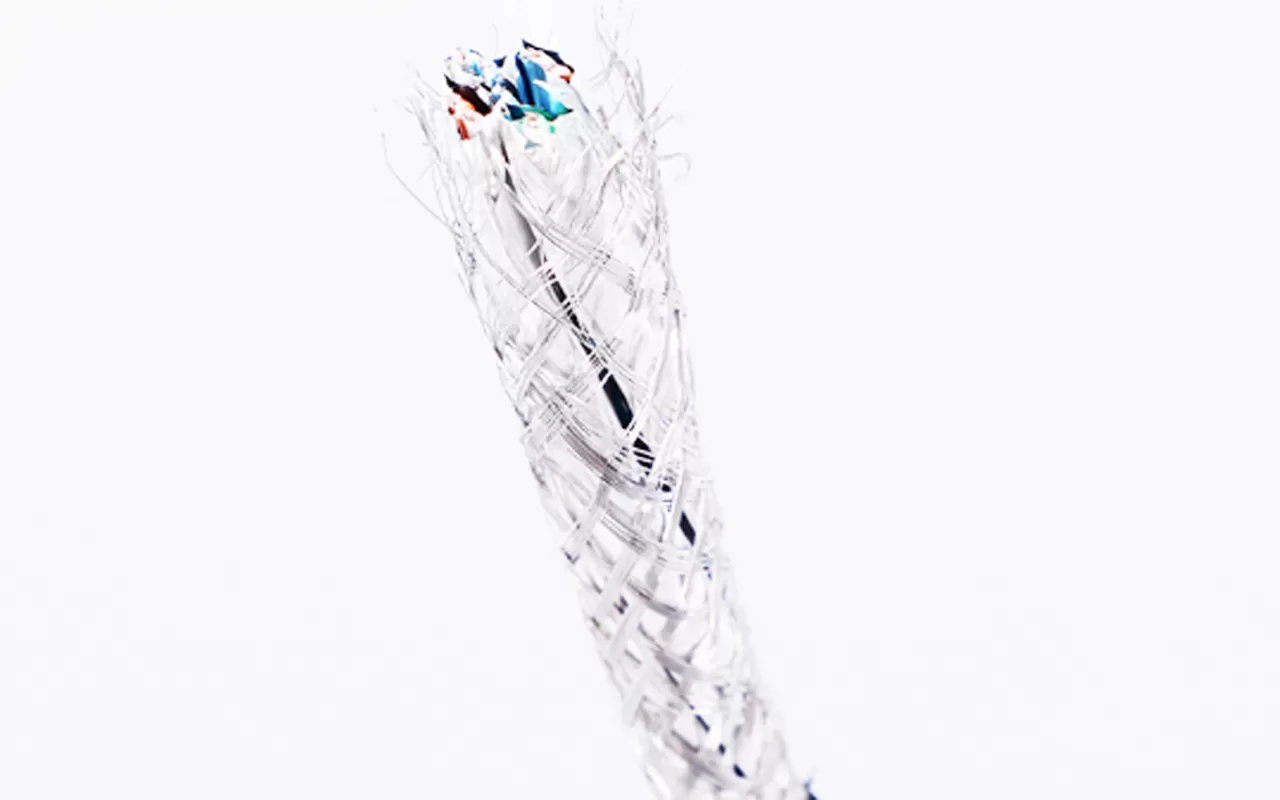

整体屏蔽 | 镀锡铜编织网 |
排流线 | 镀锡铜 |
项目 | 外护套 | 总直径(mm) | ||||||||
XF-SF-05e-01 | CMX | 6.7 ±0.3 | ||||||||
XF-SF-05e-02 | CM | 6.7 ±0.3 | ||||||||
XF-SF-05e-03 | CMR | 6.7 ±0.3 | ||||||||
XF-SF-05e-04 | LSZH | 6.7 ±0.3 | ||||||||
XF-SF-05e-05 | LDPE | 6.7 ±0.3 | ||||||||
XF-SF-05e-06 | PVC | 6.7 ±0.3 | ||||||||
频率 [MHz] | 最大插入损耗 （衰减） | 最小近端串扰 [dB] | 最小功率和近端串扰 [dB] | 最小衰减串扰比 [dB] | 最小功率和衰减串扰比 [dB] | 最小远端串扰 （等效远端串扰）[dB] | 最小功率和远端串扰 （功率和等效远端串扰）[dB] | 最小回波损耗 [dB] | 最大/最小输入 阻抗（未安装） [欧姆] | 最大/最小安装后 阻抗 [欧姆] |
1 | 2.1 dB/100m | 65.3 | 62.3 | 63.2 | 60.2 | 64 | 61 | 20 | 40 | 35 |
4 | 4 dB/100m | 56.3 | 53.3 | 52.32 | 49.3 | 52 | 49 | 23 | 34 | 23 |
10 | 6.3 dB/100m | 50.3 | 47.3 | 44 | 41 | 44 | 41 | 25 | 30 | 15 |
16 | 8 dB/100m | 47.2 | 44.2 | 39.2 | 36.2 | 39.9 | 36.9 | 25 | 28 | 10.9 |
20 | 9 dB/100m | 45.8 | 42.8 | 36.8 | 33.8 | 38 | 35 | 25 | 27 | 9 |
31.25 | 11.4 dB/100m | 42.9 | 39.9 | 31.5 | 28.5 | 34.1 | 31.5 | 23.6 | 25.1 | 5.5 |
62.5 | 16.5 dB/100m | 38.4 | 35.4 | 21.9 | 18.9 | 28.1 | 25.1 | 21.5 | 22 | |
100 | 21.3 dB/100m | 35.3 | 32.3 | 14 | 11 | 24 | 21 | 20.1 | 20 | |
注：上述传输性能在100M、20±2℃条件下测试。 | ||||||||||
