导体：22AWG 裸实心铜
绝缘：SKIN-FOAM-SKIN PE（皮-泡-皮聚乙烯）
可选无卤或PVC护套
符合RoHS、REACH标准
ISO/IEC 11801
UL/CSA 认证 CM XMR
ANSI/TIA-568-C.2-1
-适用于结构化建筑布线。
-用于传输数字和模拟语音及数据信号。
-尤其适用于所有Class FA级应用。
-ISDN、以太网10 Base-T、快速以太网100 Base-T、千兆以太网1000Base-T。
-10G Base-T：(IEEE 802.3)。25G BASE-T/40G BASE-T的最大传输距离
-阻抗：4~100MHz 100+/-15Ω，
100~250MHz 100+/-22Ω，
250~2000MHz 100+/-25Ω
-20°C时导体最大直流电阻：8.4（欧姆/100米）
-电阻不平衡度(%)：最大2.5。
-（线对与地电容不平衡）：330(pF/100m)。
-转移阻抗：最大10毫欧/米@100MHz。
-耦合衰减：最小80分贝。
-安装温度：0-50°C
-工作温度：-20-60°C

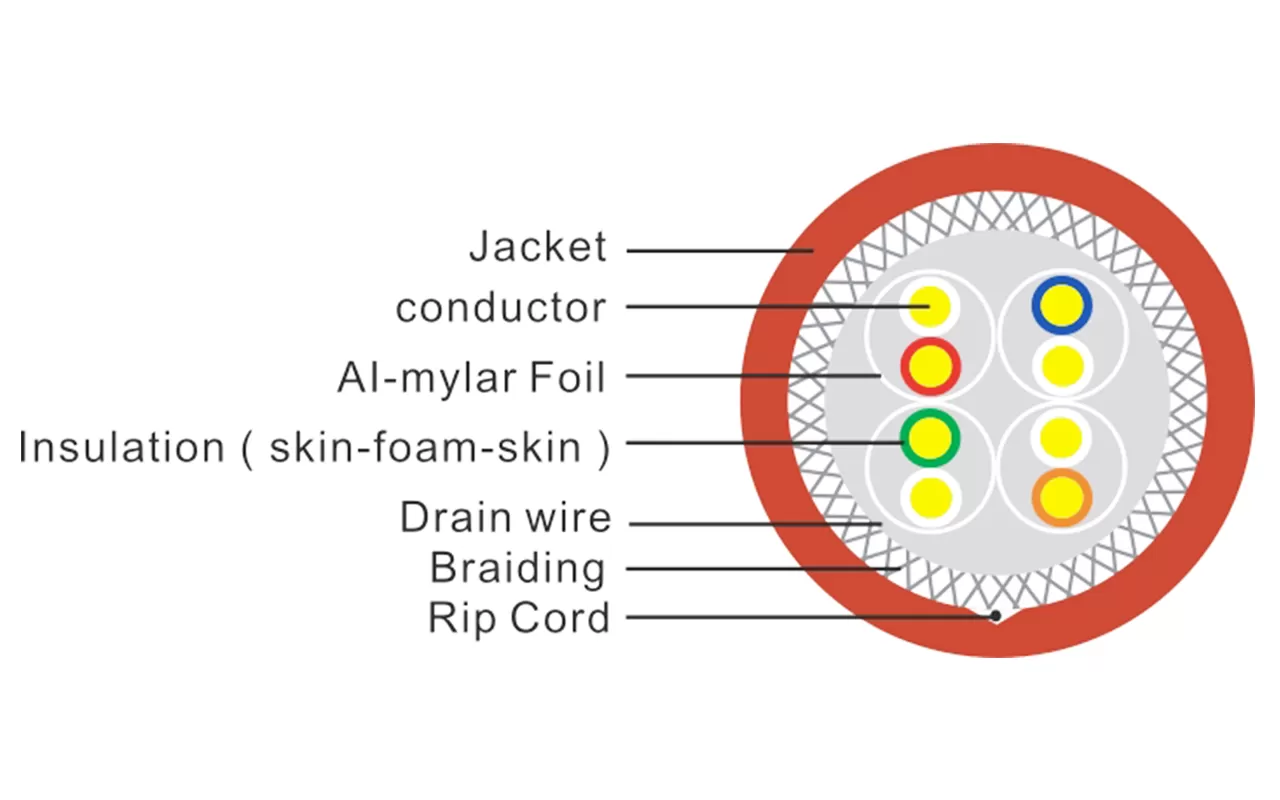

导体 | 实心裸铜 23AWG |
绝缘层 | PE（皮-泡-皮） |
绝缘导体总数 | 8根，绞合成4对 |
颜色编码 | 白蓝/蓝，白橙/橙 白绿/绿，白棕/棕 |
单对屏蔽 | 铝箔，提供100%覆盖，铝箔面朝外 |
总屏蔽 | 镀锡铜编织 |
地线 | 镀锡铜 |
项目 | 外护套 | 总直径(mm) |
XF-SF-07-01 | CMX | 8.0±0.3 |
XF-SF-08-02 | CM | 8.0±0.3 |
XF-SF-08-03 | CMR | 8.0±0.3 |
XF-SF-08-04 | LSZH | 8.0±0.3 |
XF-SF-08-05 | LDPE | 8.0±0.3 |
XF-SF-08-06 | PVC | 8.0±0.3 |
频率 | 插入损耗 | 近端串扰 | 功率和近端串扰 | 回波损耗 | 延迟 |
（MHz） | 最大值 (dB/100M) | 最小值(dB) | 最小值(dB) | (dB) | 最大值 (dB/100M) |
4 | 3.7 | 78.0 | 75.0 | 23.0 | 25 |
8 | 5.2 | 78.0 | 75.0 | 24.5 | 25 |
10 | 5.8 | 78.0 | 75.0 | 25.0 | 25 |
16 | 7.3 | 78.0 | 75.0 | 25.0 | 25 |
20 | 8.2 | 78.0 | 75.0 | 25.0 | 25 |
25 | 9.2 | 78.0 | 75.0 | 24.3 | 25 |
31.25 | 10.3 | 78.0 | 75.0 | 23.6 | 25 |
62.5 | 14.6 | 75.5 | 72.5 | 21.5 | 25 |
100 | 18.5 | 72.4 | 69.4 | 20.1 | 25 |
200 | 26.5 | 67.9 | 64.9 | 18.0 | 25 |
250 | 29.7 | 66.4 | 63.4 | 17.3 | 25 |
300 | 32.7 | 65.2 | 62.2 | 17.3 | 25 |
400 | 38.0 | 63.4 | 60.4 | 17.3 | 25 |
500 | 42.8 | 61.9 | 58.9 | 17.3 | 25 |
600 | 47.1 | 60.7 | 57.7 | 17.3 | 25 |
700 | 51.1 | 59.7 | 56.7 | 不适用 | 25 |
800 | 54.9 | 58.9 | 55.9 | 不适用 | 25 |
900 | 58.5 | 58.1 | 55.1 | 不适用 | 25 |
1000 | 61.9 | 57.4 | 54.4 | 不适用 | 25 |
