导体：23 AWG 实心裸铜
绝缘：Skin-Foan-Skin PE
可选无卤素或PVC护套
符合RoHS、REACH、UL标准
UL/CSA 认证 CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
- 楼宇水平布线
- 以太网，最高支持10GBASE-T
- PoE++、PoE+、PoE
- 数据中心EoR和MoR
- 网络骨干
- HDBaseT、HDBaseT 4K UHD
- 导体电阻 (20℃)≤7.3 Ω/100m
- 电阻不平衡 (20℃)≤2.5%
- 绝缘电阻>5000 MΩ·km
- 对间互电容≤5.6nF/100m

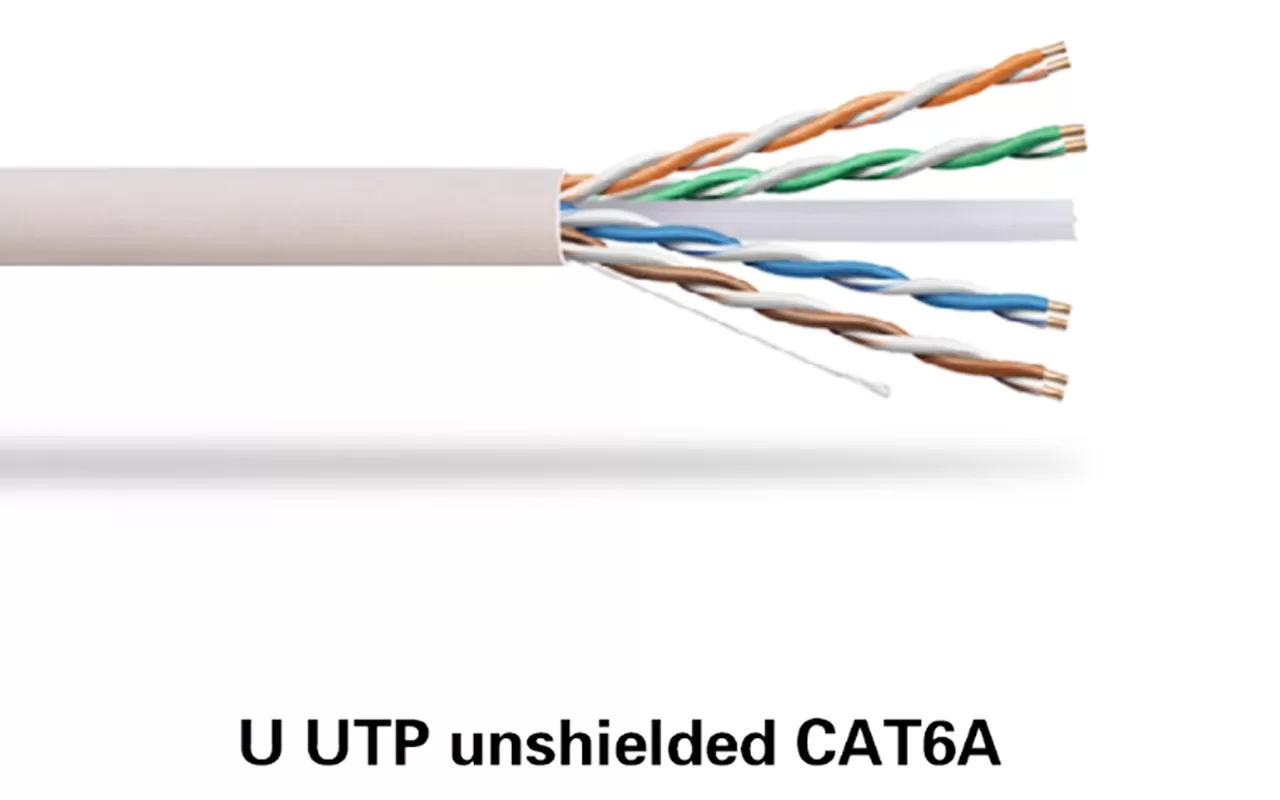

导体 | 实心裸铜 23AWG |
绝缘 | 高密度聚乙烯 (HDPE) |
绝缘导体总数 | 8，绞合为4对 |
色码 | 白蓝/蓝，白橙/橙 白绿/绿，白棕/棕 |
单对屏蔽 | 无 |
总屏蔽 | 无 |
排流线 | 镀锡铜 |
十字骨架 | 1 |
项目 | 外护套 | 总直径（毫米） |
XF-U-06a-01 | CMX | 6.9 ±0.2 |
XF-U-06a-02 | CM | 6.9 ±0.2 |
XF-U-06a-03 | CMR | 6.9 ±0.2 |
XF-U-06a-04 | 低烟无卤 (LSZH) | 6.9 ±0.2 |
XF-U-06a-05 | 低密度聚乙烯 (LDPE) | 6.9 ±0.2 |
XF-U-06a-06 | 聚氯乙烯 (PVC) | 6.9 ±0.2 |
频率 [MHz] | 最大插入 损耗（衰减） | 最小 PSNEXT [dB] | 最小 PSACR [dB] | 最小 PSACRF (PSELFEXT) [dB] | 最小回波 损耗 (RL) [dB] | 最大/最小输入 阻抗（未安装） [欧姆] | 最大/最小安装 阻抗 [欧姆] | 最小 PSANEXT [dB] | 最小 PSAACRF [dB] | 最小 TCL [dB] | 最小 ELTCTL [dB] |
1 | 2.1 dB/100m | 75.3 | 73.2 | 74.8 | 20.0 | 100 ± 15 | 105 ± 10 | 75.0 | 77.0 | 40.0 | 35.0 |
4 | 3.8 dB/100m | 66.3 | 62.5 | 62.8 | 23.0 | 100 ± 15 | 100 ± 15 | 75.0 | 76.2 | 40.0 | 23.0 |
8 | 5.3 dB/100m | 61.8 | 56.5 | 56.7 | 24.5 | 100 ± 15 | 100 ± 15 | 75.0 | 70.1 | 40.0 | 16.9 |
10 | 5.9 dB/100m | 60.3 | 54.4 | 54.8 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 68.2 | 40.0 | 15.0 |
16 | 7.4 dB/100m | 57.2 | 49.8 | 50.7 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 64.1 | 38.0 | 10.9 |
20 | 8.3 dB/100m | 55.8 | 47.5 | 48.8 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 62.2 | 37.0 | 9.0 |
25 | 9.3 dB/100m | 54.3 | 45.0 | 46.8 | 24.3 | 100 ± 15 | 100 ± 15 | 75.0 | 60.2 | 36.0 | 7.0 |
31.25 | 10.4 dB/100m | 52.9 | 42.5 | 44.9 | 23.6 | 100 ± 15 | 100 ± 10 | 75.0 | 58.3 | 35.1 | 5.1 |
62.5 | 14.8 dB/100m | 48.4 | 33.6 | 38.9 | 21.5 | 100 ± 15 | 100 ± 10 | 73.6 | 52.3 | 32.0 | |
100 | 18.9 dB/100m | 45.3 | 26.4 | 34.8 | 20.1 | 100 ± 15 | 100 ± 10 | 70.5 | 48.2 | 30.0 | |
200 | 27.0 dB/100m | 40.8 | 13.8 | 28.8 | 18.0 | 100 ± 22 | 100 ± 10 | 66.0 | 42.2 | 27.0 | |
250 | 30.4 dB/100m | 39.3 | 9.0 | 26.8 | 17.3 | 100 ± 32 | 100 ± 10 | 64.5 | 40.2 | 26.0 | |
300 | 33.5 dB/100m | 38.1 | 4.6 | 25.3 | 16.8 | 100 ± 32 | 100 ± 10 | 63.3 | 38.7 | 25.2 | |
350 | 36.3 dB/100m | 37.1 | 0.8 | 23.9 | 16.3 | 100 ± 32 | 100 ± 10 | 62.3 | 37.3 | 24.6 | |
400 | 39.0 dB/100m | 36.3 | 22.8 | 15.9 | 100 ± 32
