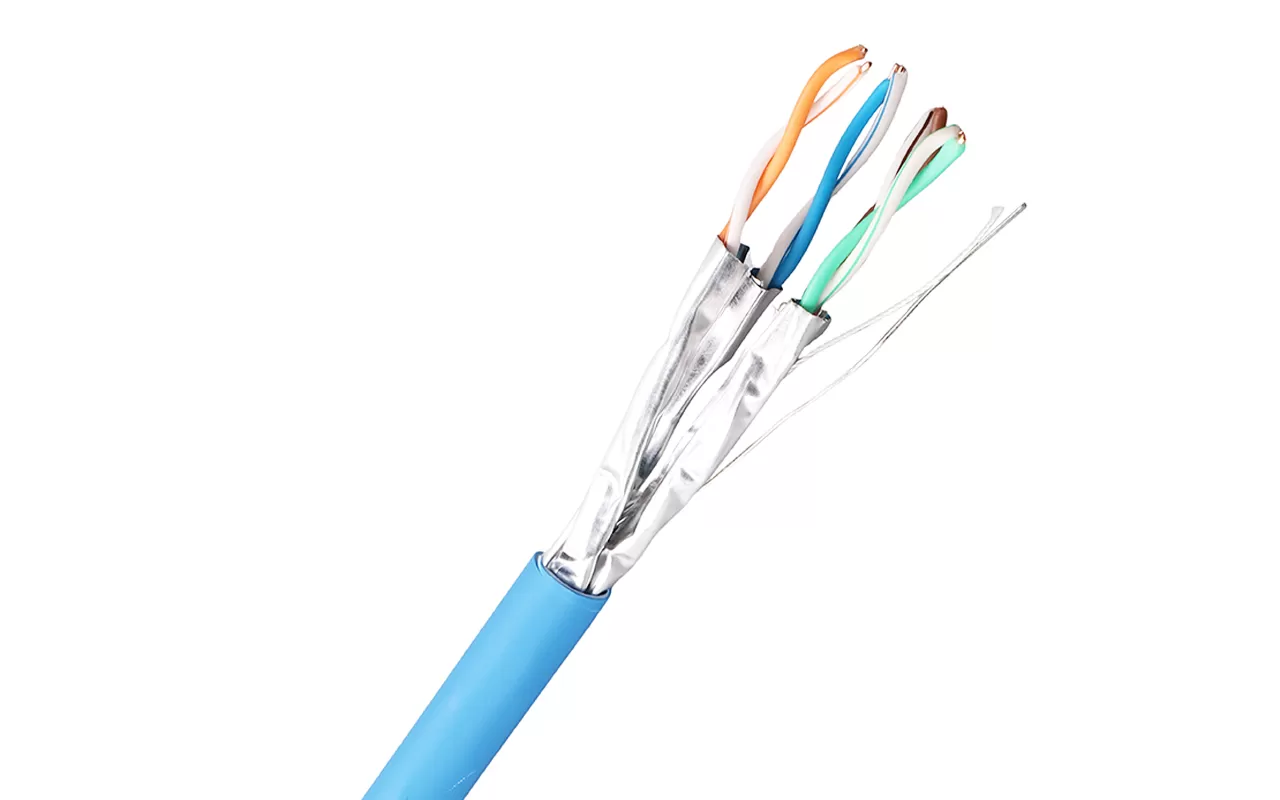

导体：23 AWG 实心裸铜
绝缘：SKIN-FOAN-SKIN PE
提供无卤或PVC外护套
符合RoHS、REACH、UL标准
通过UL/CSA认证 CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
- 水平与建筑主干电缆
- 支持当前及未来的 Cat6 和 Cat5e 应用，如 1000Base-T（千兆以太网）、100Base-T、10Base-T、FDDI、ATM
- 导体电阻 (20℃) ≤ 7.3 Ω/100m
- 电阻不平衡度 (20℃) ≤ 2.5%
- 绝缘电阻 > 5000 MΩ·km
- 对间互电容 ≤ 5.6 nF/100m

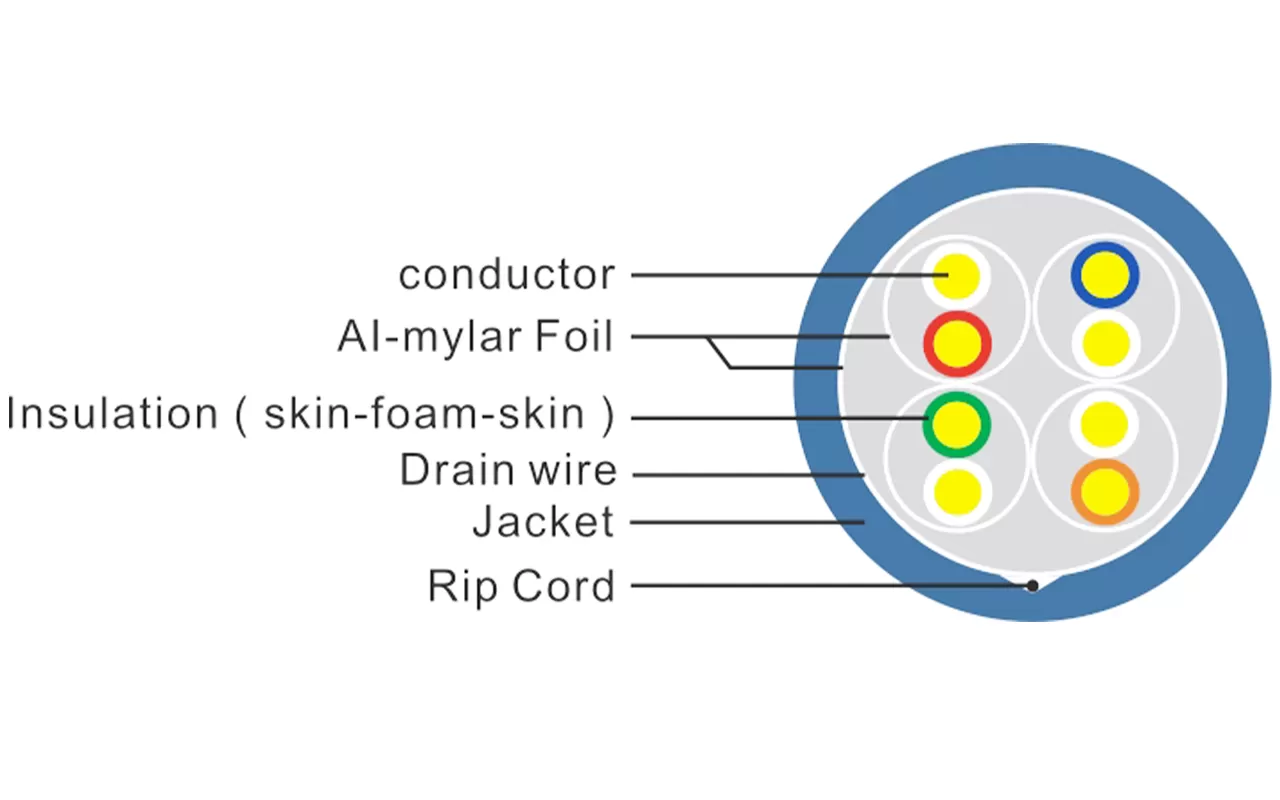

导体 | 实心裸铜 23AWG |
绝缘 | 高密度聚乙烯 |
绝缘导体总数 | 8根，绞合成4对 |
颜色代码 | 白-蓝/蓝，白-橙/橙 白-绿/绿，白-棕/棕 |
独立对屏蔽 | 无 |
总屏蔽 | 铝箔，100%覆盖，铝箔朝外 |
引流线 | 镀锡铜 |
十字骨架 | 无 |
产品型号 | 外护套 | 总直径（mm） |
XF-UF-06a-01 | CMX | 7.6 ±0.3 |
XF-UF-06a-02 | CM | 7.6 ±0.3 |
XF-UF-06a-03 | CMR | 7.6 ±0.3 |
XF-UF-06a-04 | LSZH | 7.6 ±0.3 |
XF-UF-06a-05 | LDPE | 7.6 ±0.3 |
XF-UF-06a-06 | PVC | 7.6 ±0.3 |
频率 [MHz] | 最大插入损耗 （衰减） | 最小 NEXT [dB] | 最小 PSNEXT [dB] | 最小 ACR [dB] | 最小 PSACR [dB] | 最小 ACRF (ELFEXT) [dB] | 最小 PSACRF (PSELFEXT) [dB] | 最小 RL （回波损耗） [dB] | 最小 PSANEXT [dB] | 最小 PSAACRF [dB] | 最小 TCL [dB] | 最小 ELTCTL [dB] |
1 | 2.1 ns/100m | 75.3 | 72.3 | 73.2 | 70.2 | 68 | 65 | 20 | 67 | 67 | 40 | 35 |
4 | 3.8 ns/100m | 66.3 | 63.3 | 62.5 | 59.5 | 56 | 53 | 23 | 67 | 66.2 | 34 | 23 |
10 | 5.9 ns/100m | 60.3 | 57.3 | 54.4 | 51.4 | 48 | 45 | 25 | 67 | 58.2 | 30 | 15 |
16 | 7.5 ns/100m | 57.2 | 54.2 | 49.8 | 46.8 | 43.9 | 40.9 | 25 | 67 | 54.1 | 28 | 10.9 |
31.2 | 10.5 ns/100m | 52.9 | 49.9 | 42.4 | 39.4 | 38.1 | 35.1 | 23.6 | 67 | 48.3 | 25.1 | 5.1 |
62.5 | 15 dB/100m | 48.4 | 45.4 | 33.4 | 30.4 | 32.1 | 29.1 | 21.5 | 65.6 | 42.3 | 22 | |
100 | 19.1 dB/100m | 45.3 | 42.3 | 26.2 | 23.2 | 28 | 25 | 20.1 | 62.5 | 38.2 | 20 | |
125 | 21.5 dB/100m | 43.8 | 40.8 | 22.3 | 19.3 | 26.1 | 23.1 | 19.4 | 61 | 36.3 | 19 | |
200 | 27.6 dB/100m | 40.8 | 37.8 | 13.2 | 10.2 | 22 | 19 | 18 | 58 | 32.2 | 17 | |
250 | 31.1 dB/100m | 39.3 | 36.3 | 8.3 | 5.3 | 20 | 17 | 17.3 | 56.5 | 30.2 | 16 | |
300 | 34.3 dB/100m | 38.1 | 35.1 | 3.9 | 0.9 | 18.5 | 15.5 | 17.3 | 55.3 | 28.7 | ||
500 | 45.3 dB/100m | 34.8 | 31.8 | -10.4 | -13.4 | 14 | 11 | 17.3 | 52 | 24.2 | ||
备注：以上传输性能均在100米、20±2℃条件下测试。 | ||||||||||||
