导体：23 AWG 实心裸铜
绝缘：SKIN-FOAN-SKIN PE
可提供无卤或PVC护套
符合RoHS、REACH、UL标准
UL/CSA认证 CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
- 水平及建筑主干电缆
- 支持当前及未来的6类和5e类应用，如1000Base-T（千兆以太网）、100Base-T、10Base-T、FDDI、ATM
- 导体电阻（20℃）≤7.3 Ω/100m
- 电阻不平衡度（20℃）≤2.5%
- 绝缘电阻＞5000 MΩ·km
- 线对互电容≤5.6 nF/100m

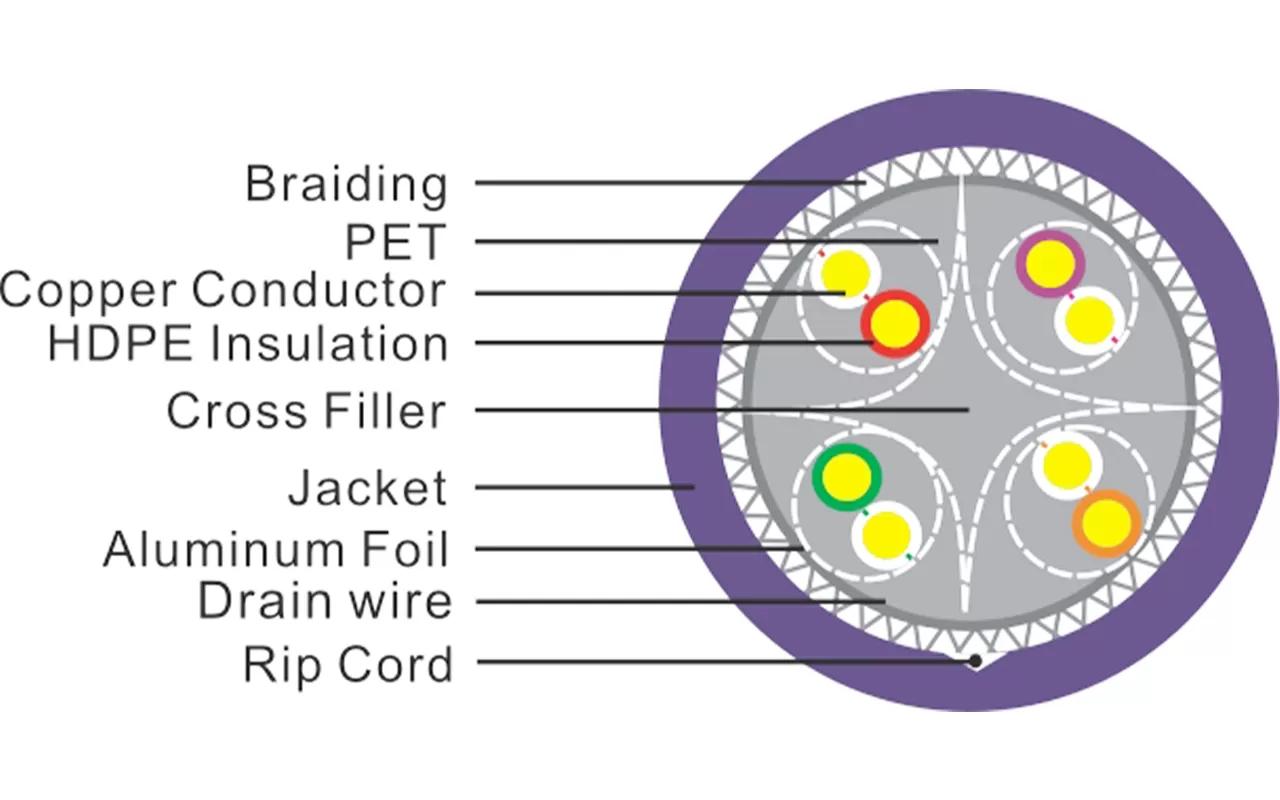

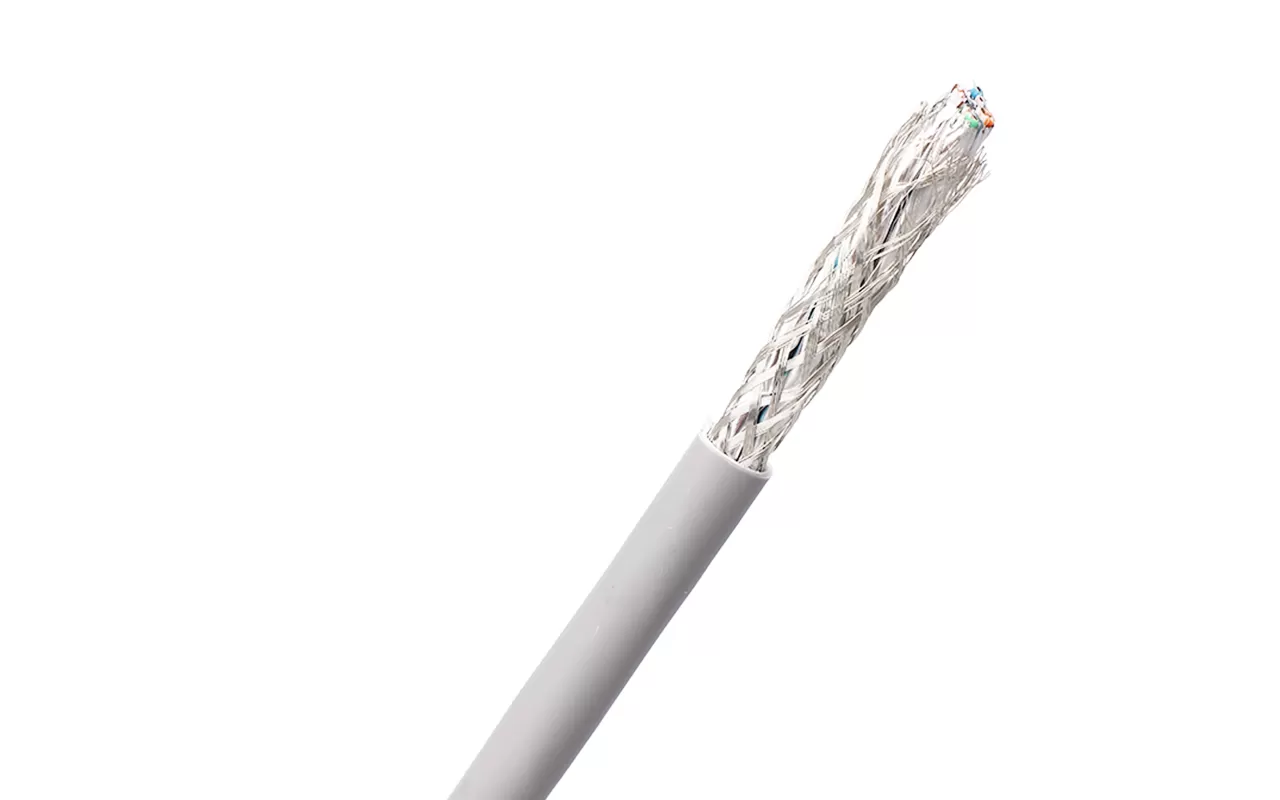

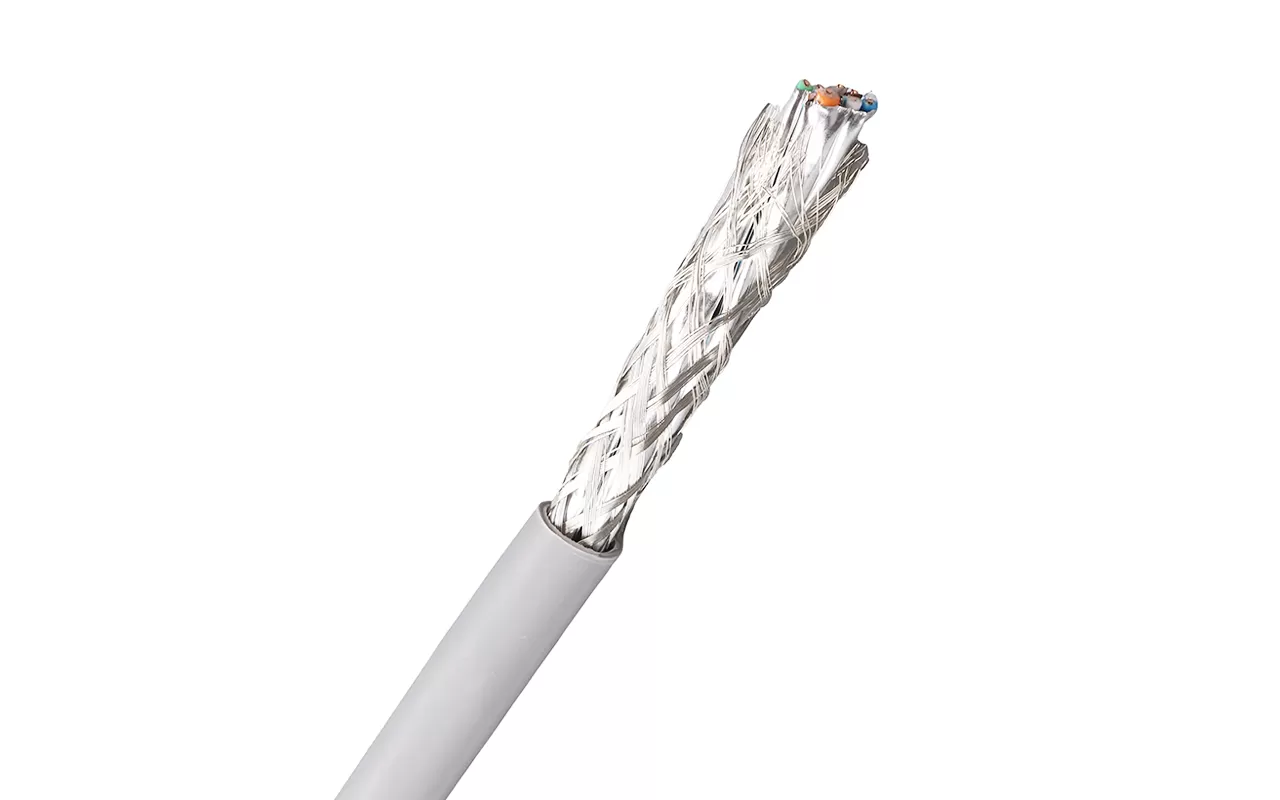

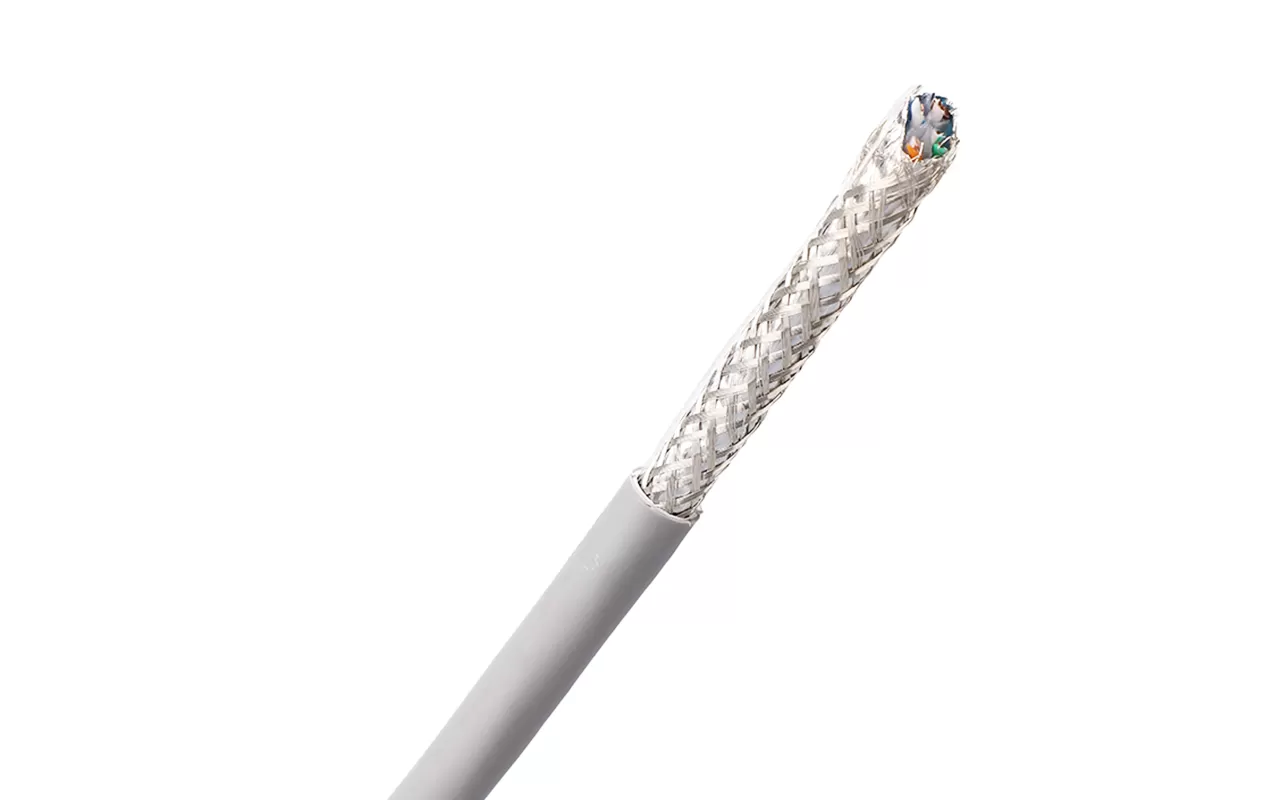

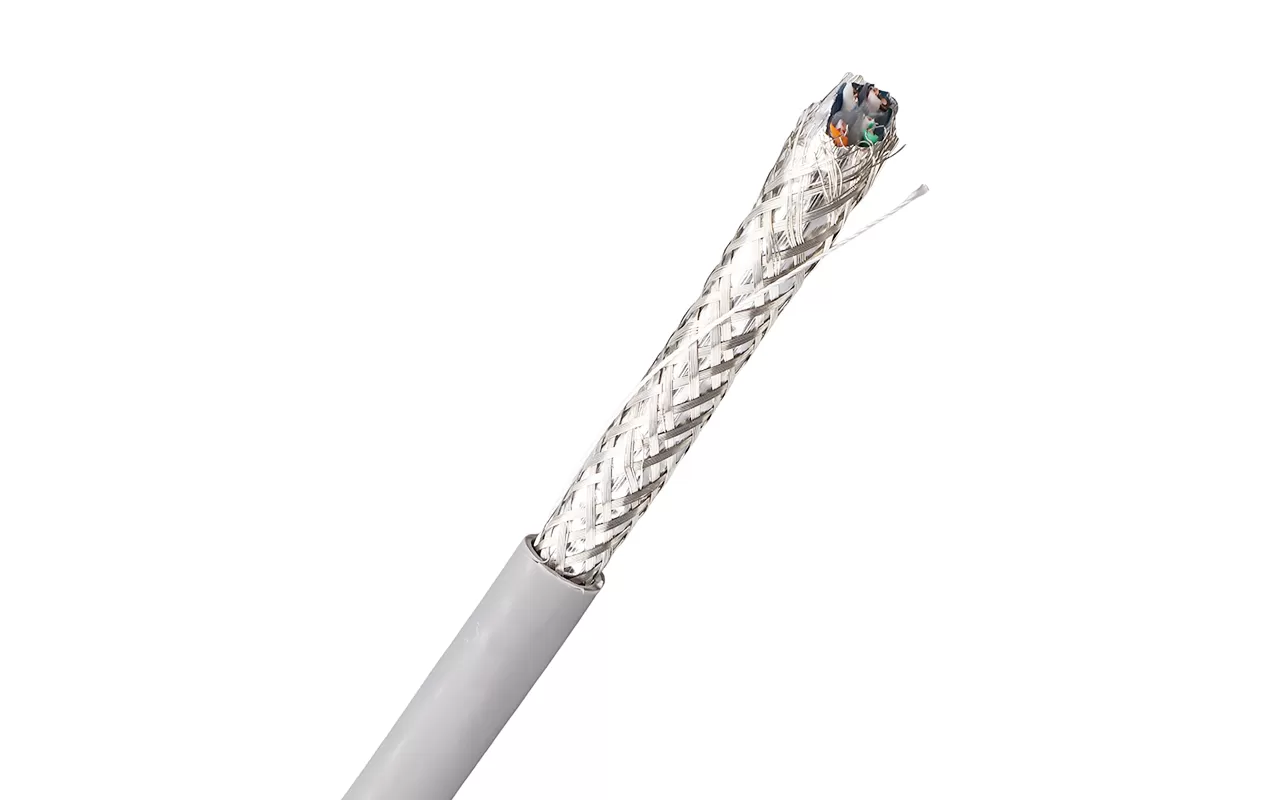

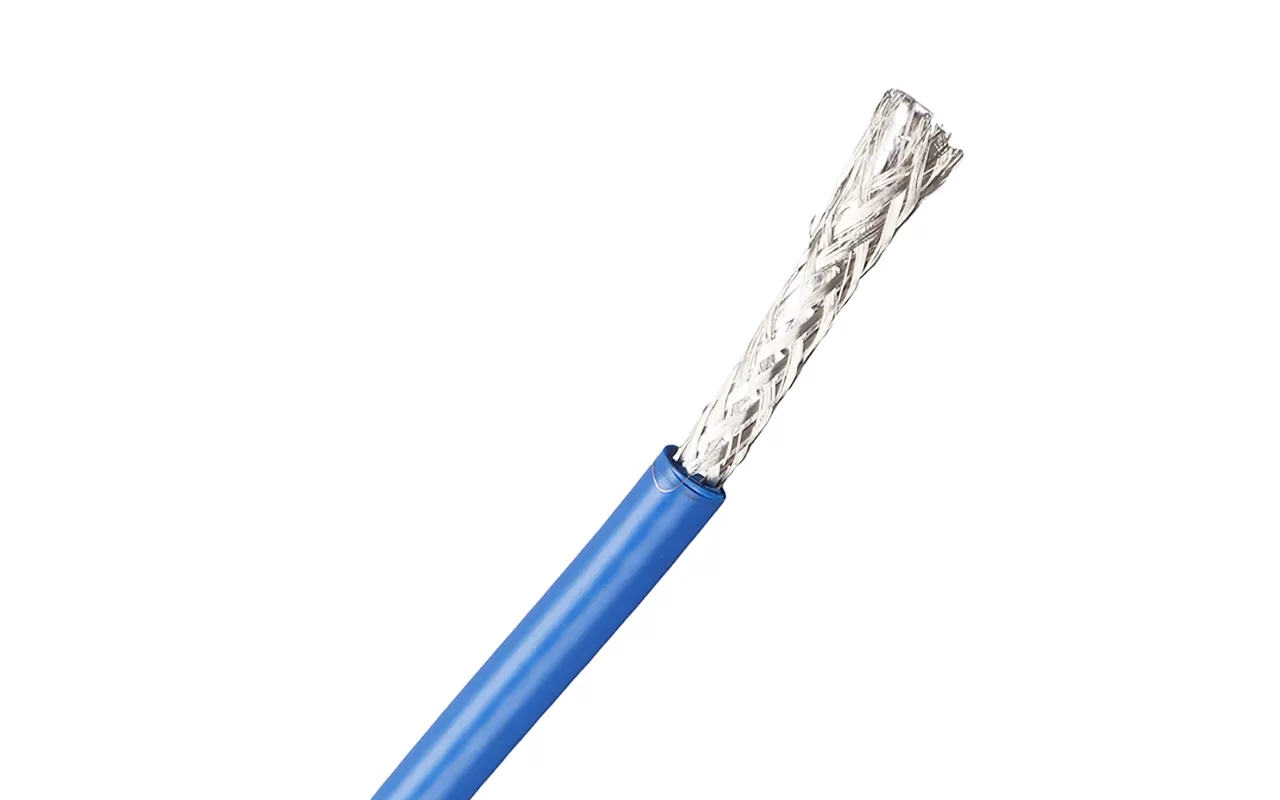

导体 | 实心裸铜 23AWG |
绝缘 | HDPE |
绝缘导体总数 | 8根，绞合成4对 |
颜色代码 | 白-蓝/蓝，白-橙/橙 白-绿/绿，白-棕/棕 |
单独对屏蔽 | 铝箔，100%覆盖，铝箔面朝外 |
总屏蔽 | 镀锡铜编织 |
排流线 | 镀锡铜 |
十字填充 | 1 |
项目 | 外护套 | 总直径（毫米） |
XF-F-06-01 | CMX | 7.9 ±0.2 |
XF-F-06-02 | CM | 7.9 ±0.2 |
XF-F-06-03 | CMR | 7.9 ±0.2 |
XF-F-06-04 | LSZH | 7.9 ±0.2 |
XF-F-06-05 | LDPE | 7.9 ±0.2 |
XF-F-06-06 | PVC | 7.9 ±0.2 |
频率 [MHz] | 最大插入损耗 （衰减） | 最小NEXT [dB] | 最小PSNEXT [dB] | 最小ACR [dB] | 最小PSACR [dB] | 最小ACRF (ELFEXT) [dB] | 最小PSACRF (PSELFEXT) [dB] | 最小回波损耗(RL) [dB] | 最小TCL [dB] | 最小ELTCTL [dB] |
1 | 2.1 dB/100m | 75.3 | 72.3 | 73.2 | 70.2 | 70 | 67 | 20 | 40 | 35 |
4 | 3.8 dB/100m | 66.3 | 63.3 | 62.4 | 59.4 | 58 | 55 | 23 | 34 | 23 |
10 | 6 dB/100m | 60.3 | 57.3 | 54.3 | 51.3 | 50 | 47 | 25 | 30 | 15 |
16 | 7.6 dB/100m | 57.2 | 54.2 | 49.6 | 46.6 | 45.9 | 42.9 | 25 | 28 | 10.9 |
20 | 8.5 dB/100m | 55.8 | 52.8 | 47.3 | 44.3 | 44 | 41 | 25 | 27 | 9 |
31.2 | 10.7 dB/100m | 52.9 | 49.9 | 42.1 | 39.1 | 40.1 | 37.1 | 23.6 | 25.1 | 5.1 |
62.5 | 15.5 dB/100m | 48.4 | 45.4 | 32.9 | 29.9 | 34.1 | 31.1 | 21.5 | 22 | |
100 | 19.9 dB/100m | 45.3 | 42.3 | 25.4 | 22.4 | 30 | 27 | 20.1 | 20 | |
155 | 25.3 dB/100m | 42.4 | 39.4 | 17.1 | 14.1 | 26.2 | 23.2 | 18.8 | 18.1 | |
200 | 29.1 dB/100m | 40.8 | 37.8 | 11.6 | 8.6 | 24 | 21 | 18 | 17 | |
250 | 33 dB/100m | 39.3 | 36.3 | 6.3 | 3.3 | 22 | 19 | 17.3 | 16 | |
注：以上传输性能为在100M、20±2℃条件下测试所得。 | ||||||||||
