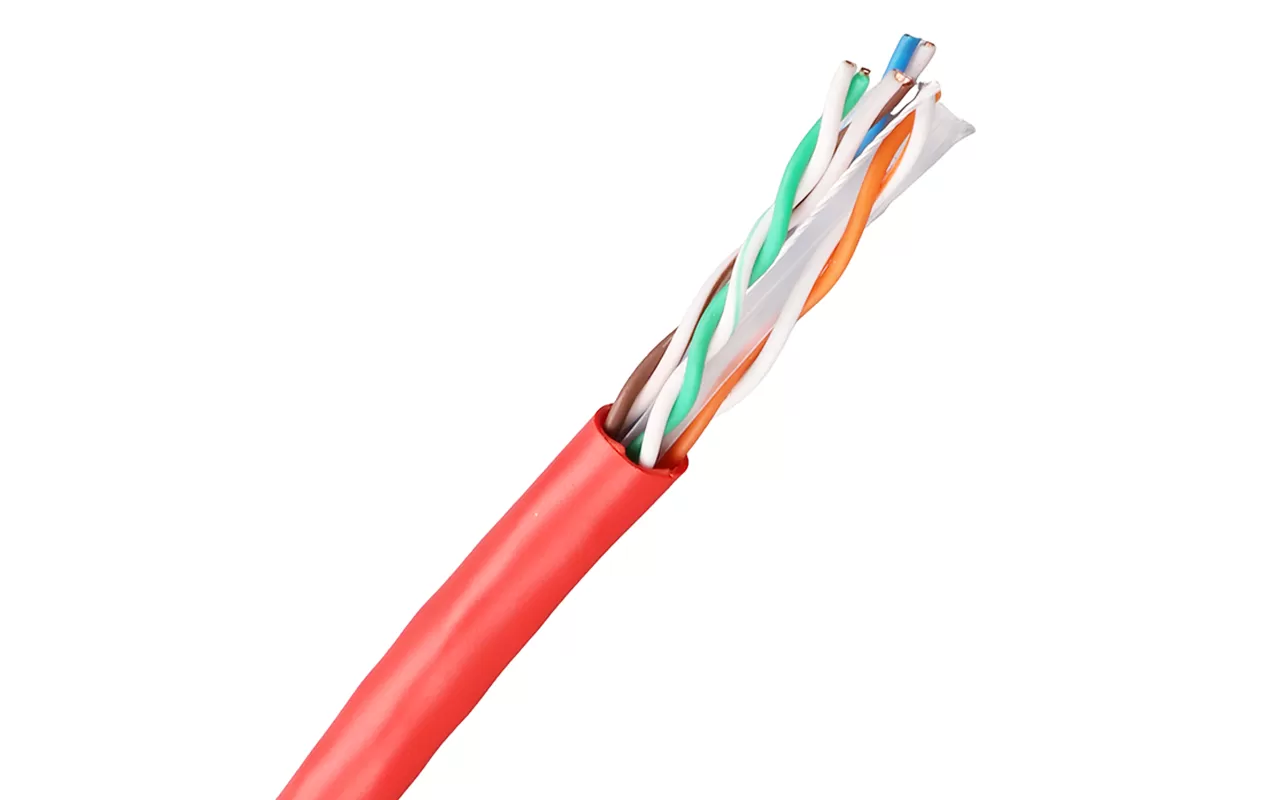

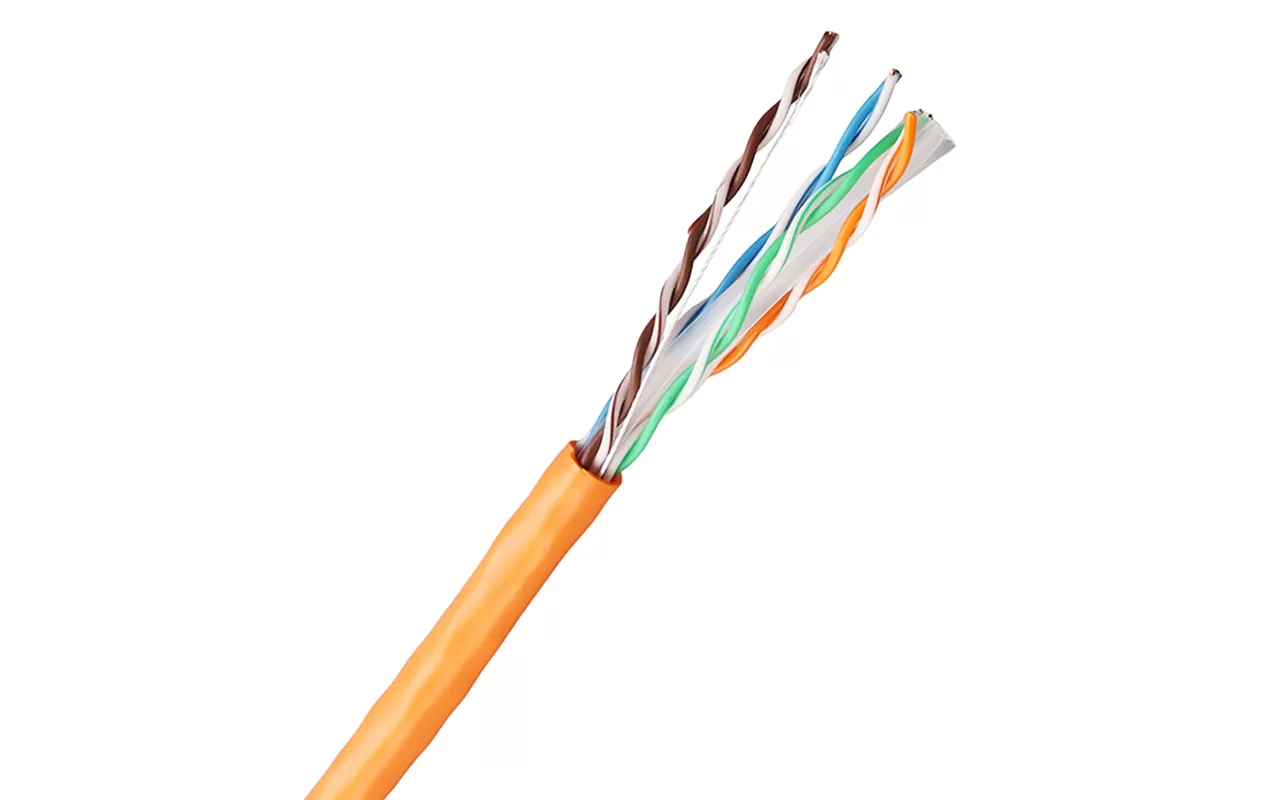

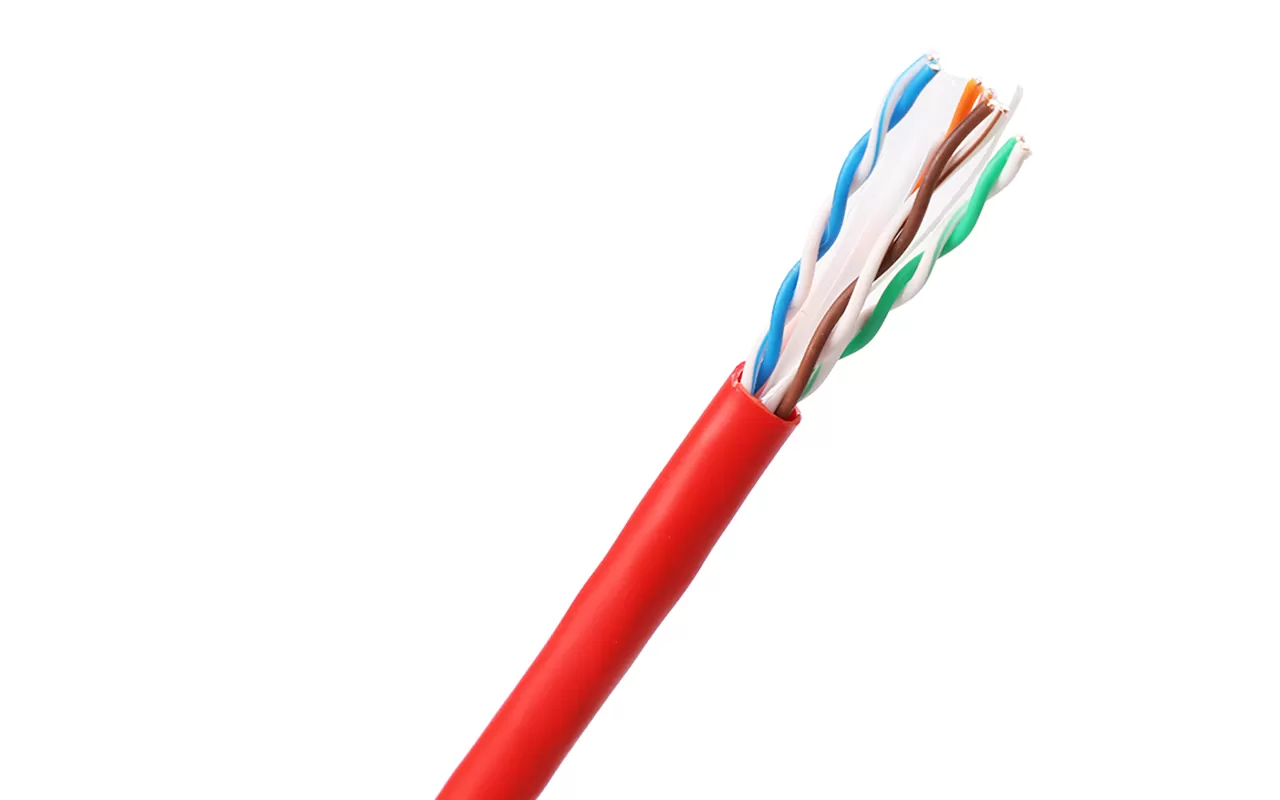

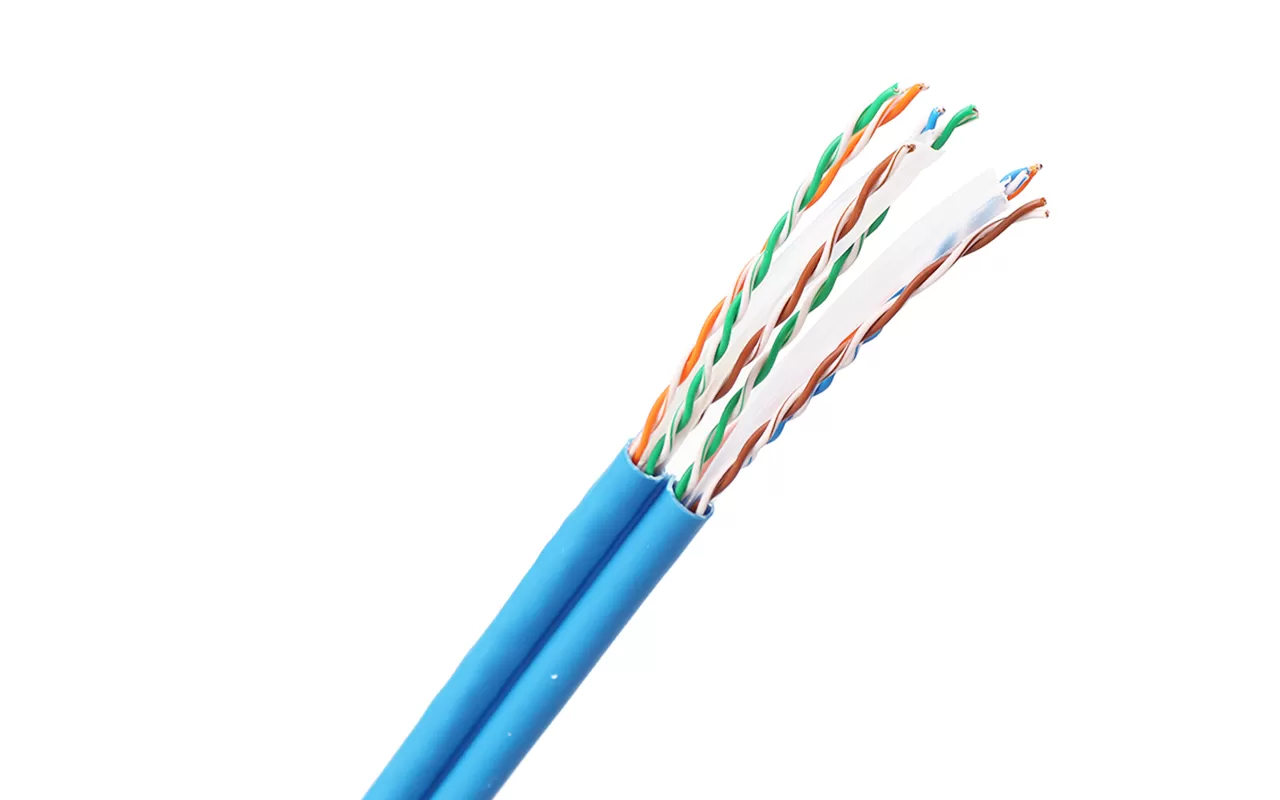

导体：23 AWG 实心裸铜
绝缘：SKIN-FOAN-SKIN PE
可提供无卤或PVC护套
符合RoHS、REACH、UL标准
UL/CSA认证 CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
- 水平布线电缆
- 以太网 1000BASE-T、100BASE-TX、10BASE-T
- PoE++、PoE+、PoE
- 导体电阻（20℃）≤7.3 Ω/100m
- 电阻不平衡度（20℃）≤2.5 %
- 绝缘电阻>5000 MΩ·km
- 线对工作电容≤5.6nF/100m

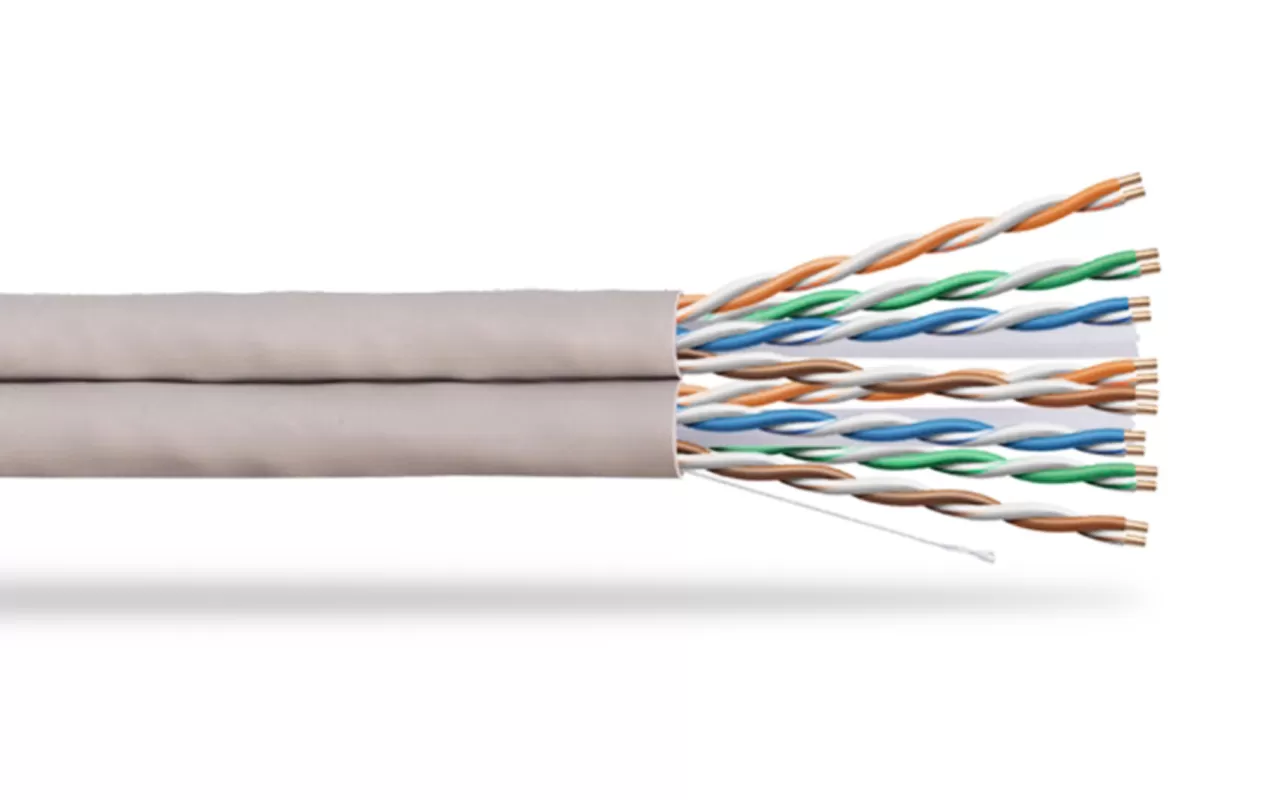

导体 | 实心裸铜 23AWG |
绝缘 | HDPE |
绝缘导体总数 | 8根，绞合成4对 |
颜色编码 | 白-蓝/蓝，白-橙/橙 白-绿/绿，白-棕/棕 |
每对单独屏蔽 | 无 |
总屏蔽 | 无 |
排流线 | 镀锡铜 |
十字填充 | 1 |
型号 | 外护套 | 总直径(mm) |
XF-U-06-01 | CMX | 6.3 ±0.2 |
XF-U-06-02 | CM | 6.3 ±0.2 |
XF-U-06-03 | CMR | 6.3 ±0.2 |
XF-U-06-04 | LSZH | 6.3 ±0.2 |
XF-U-06-05 | LDPE | 6.3 ±0.2 |
XF-U-06-06 | PVC | 6.3 ±0.2 |
频率 [MHz] | 最大插入损耗 （衰减） | 最小近端串扰 [dB] | 最小功率和近端串扰 [dB] | 最小衰减串扰比 [dB] | 最小功率和衰减串扰比 [dB] | 最小等电平远端串扰 （ELFEXT）[dB] | 最小功率和等电平远端串扰 （PSELFEXT）[dB] | 最小回波损耗 [dB] | 最大/最小输入 阻抗（未安装） [Ohm] | 最大/最小安装后 阻抗 [Ohm] |
1 | 2.0 dB/100m | 84.3 | 82.3 | 80.3 | 80.3 | 76.8 | 73.8 | 20.0 | 100 ± 15 | |
4 | 3.7 dB/100m | 75.3 | 73.3 | 69.5 | 69.5 | 64.8 | 61.8 | 23.6 | 100 ± 15 | 100 ± 12 |
8 | 5.3 dB/100m | 70.8 | 68.8 | 63.5 | 63.5 | 58.7 | 55.7 | 25.3 | 100 ± 15 | 100 ± 10.4 |
10 | 5.9 dB/100m | 69.3 | 67.3 | 61.4 | 61.4 | 56.8 | 53.8 | 26.0 | 100 ± 15 | 100 ± 8 |
16 | 7.4 dB/100m | 66.2 | 64.2 | 56.8 | 56.8 | 52.7 | 49.7 | 26.0 | 100 ± 15 | 100 ± 7.3 |
20 | 8.3 dB/100m | 64.8 | 62.8 | 54.4 | 54.4 | 50.8 | 47.8 | 26.0 | 100 ± 15 | 100 ± 5.7 |
25 | 9.4 dB/100m | 63.3 | 61.3 | 52.0 | 52.0 | 48.8 | 45.8 | 25.5 | 100 ± 15 | 100 ± 5 |
31.25 | 10.5 dB/100m | 61.9 | 59.9 | 49.4 | 49.4 | 46.9 | 43.9 | 25.0 | 100 ± 15 | 100 ± 5 |
62.5 | 15.1 dB/100m | 57.4 | 55.4 | 40.3 | 40.3 | 40.9 | 37.9 | 23.5 | 100 ± 15 | 100 ± 5 |
100 | 19.3 dB/100m | 54.3 | 52.3 | 33.0 | 33.0 | 36.8 | 33.8 | 22.5 | 100 ± 15 | 100 ± 5 |
155 | 24.5 dB/100m | 51.4 | 49.4 | 24.9 | 24.9 | 33.0 | 30.0 | 21.6 | 100 ± 22 | 100 ± 5 |
200 | 28.2 dB/100m | 49.8 | 47.8 | 19.6 | 19.6 | 30.8 | 27.8 | 21.0 | 100 ± 22 | 100 ± 5 |
250 | 31.8 dB/100m | 48.3 | 46.3 | 14.5 | 14.5 | 28.8 | 25.8 | 20.5 | 100 ± 32 | 100 ± 5 |
注：上述传输性能是在100M、20±2℃条件下测试所得。 | ||||||||||
